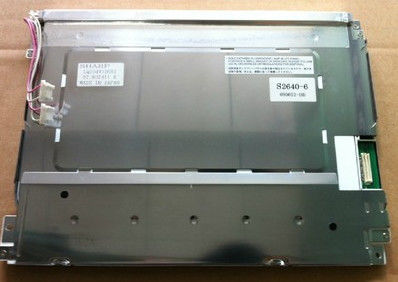

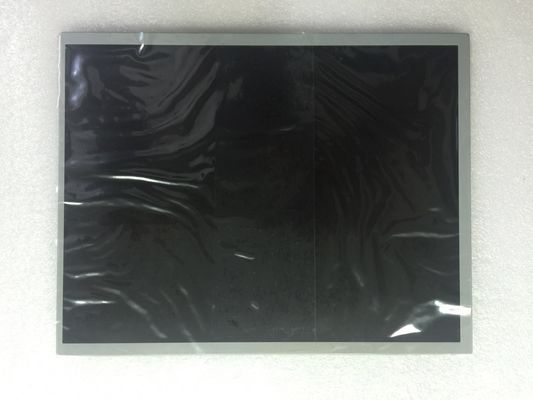

Detalhes do produto:
|
| Fabricante: | Apertas | Nome do modelo: | LQ104V1DW02 |
|---|---|---|---|
| Luminância: | 380 (tipo) (cd/m2) | Tamanho da tela: | 10.4 polegadas |
| Número de pixels: | 640 (RGB) ×480 (VGA) 76PPI | Max. Classificações: | Temperatura de armazenamento: -20 ~ 70 °C Temperatura de funcionamento: 0 ~ 70 °C |
| Iluminação de fundo: | 2 PCs CCFL, 50K horas, sem motorista | Tipo do sinal: | Paralelo RGB (1 ch, 6 bits), 31 pinos Conector |
| Destacar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
Série LQ104 Série LQ104V1DW02K Série LQ104V1DW02 Série LQ104V1DW01 Série LQ104V1DG83 Série LQ104V1DG81
| Tamanho do painel: | 10.4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 640 ((RGB) × 480, VGA | Faixa Vertical RGB | 0.110×0.330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 211.2 × 158,4 mm | - | 246.5 × 179,4 mm | 15.5 (máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 43 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7×4.4) na parte esquerda e direita do painel | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 620 g (máximo) | Antiglare, revestimento duro (3H), antireflexo | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 380 cd/m2 (tipo) | ASV, normalmente preto, transmissor | 4501 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 80/80/80/80 (tipo) | Simetria | 12/13 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 185/145mA (tipo) (ICC) | 3.3/5.0V (tipo) (VCC) | - | ||||
| Voltagem para sinais de exibição: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | RGB paralelo (1 ch, 6 bits) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| HRS | DF9MA-31P-1V ((32) | 1 colher | 10,0 mm | 31 pinos | DRGB-31P1C6B-010K | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | Direita. | 2 peças | 50K (min.) | - | |
| CCFL Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 3.5/6.0/7.0mA (min./tipo/máximo) | 470±50V | 5.6W (tipo) | ||||
| Voltagem de ligação | Frequência da lâmpada | |||||
| 740/790V (Max.) (Ta=+25/0°C) | 35/60/70KHz (min./tipo/máximo) | |||||
| Características da interface: | Posição | Tipo | Condutor CCFL | |||
| - | Conector | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | BHR-02 ((8.0) VS-1N | 2 peças | 80,0 mm | 2 pinos | BLL-2PINS-HL | |
LQ104V1DW02 suporta exibição640 ((RGB) × 480(VGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), antireflexo, peso líquido de 620 g (máximo).LQ104V1DW02 pode fornecer 380 cd/m2 brilho de exibição 4501:1 relação de contraste transmissível, ângulo de visão 80/80/80/80 (tipo) (CR≥10) (L/R/U/D), melhor direção de visão em Simetria e tempo de resposta de 12/13 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
