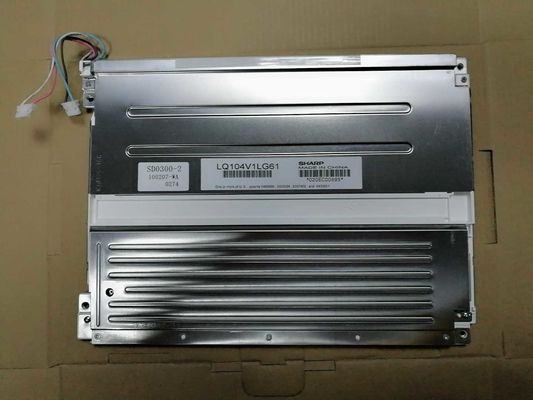

Detalhes do produto:
|
| Tipo do painel: | Afiado | Modelo do painel: | LQ104V1LG61 |
|---|---|---|---|
| BRILHO: | ² de 450cd/m | tamanho do painel: | 10,4” |
| Relação de sinal: | LVDS (1 ch, bocado 6), conector de 20 pinos | Tipo da lâmpada: | 2 PCes CCFL, horas 50K, sem motorista |
| DEFINIÇÃO: | 640 (RGB) ×480, VGA, 76PPI | Ambiente: | Temp de funcionamento.: -30 ~ °C 80; Temp do armazenamento.: -30 ~ °C 80; Nível da vibração: 2.0G (² |
| Realçar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
Série LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Características do pixel: | Definição | 640 (RGB) ×480, VGA | Dot Pitch (milímetros) | 0.110×0.330 (H×V) |
|---|---|---|---|---|
| Formato do pixel | Listra vertical do RGB | Passo do pixel (milímetros) | 0.330×0.330 (H×V) [76PPI] | |
| Tamanho mecânico: | Área ativa (milímetros) | 211,2 (H) × 158,4 (V) | Área da moldura (milímetros) | 214,6 (H) × 162,4 (V) |
| Esboce não ofuscante. (milímetro) | 246,5 (H) × 179,4 (V) | Profundidade (milímetros) | 13,7 (máximo) | |
| Características do esboço: | Estilo do formulário | Retângulo liso | Forma do esboço | |
| Prolongamento | 4:3 (H: V) | Orientação | Tipo da paisagem | |
| Montagem: | Furos de montagem da cara (2-Φ3.4, 2-R1.7×4.4) na moldura esquerda, direita | |||
| Outras especs.: | Peso | 620g (máximo) | Tratamento | Revestimento antiofuscantes, duros (3H) |
| Informação básica: | Luminância (² de cd/m) | 450 (tipo.) | Relação do contraste | 600:1 (tipo.) (transmissivo) |
|---|---|---|---|---|
| Ângulo de visão | 70/70/50/60 (tipo.) (CR≥10) | Modo de exposição | TN, normalmente branco, transmissivo | |
| A melhor vista sobre | 6 horas | Resposta (Senhora) | 10/25 (tipo.) (Tr/Td) | |
| Desempenho da cor: | Coordenada branca | X: 0,313; Y: 0,329 | Cores da exposição | 262K (6-bit) |
| Temperatura de cor | 6485K | Uniformidade branca | 1,35 (máximo) (5 pontos) | |
| 1931 cor Gamlt: | Relação de NTSC | 43% | sRGB | cobertura de 60% |
| Adobe RGB | cobertura de 45% | DCI-P3 | cobertura de 45% | |
| Rec.2020 | cobertura de 32% | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Taxa de quadros: | 60Hz |
|---|---|
| Varredura reversa: | Sim (U/D, L/R) |
| Consumo de potência: | 6.3W |
| Sinal elétrico: | Fonte da tensão | 3.3/5.0V (tipo.) | Alimentação em corrente | 200/130mA (tipo.) (3.3V/5.0V) | ||
|---|---|---|---|---|---|---|
| Tipo do sinal: | LVDS (1 ch, 6 mordidos) | Tensão do sinal | - | |||
| Características da relação: | Posição | - | Tipo | Conector | ||
| Detalhe da relação: | Tipo | Modelo | Quantidade | Pinos | Passo | Pin Configuration |
| PCes 1 | 20 pinos | 1,25 milímetros | LVDS-20P1C6B-070D | |||
| Características do luminoso: | Forma | Reto | Tipo | CCFL | Posição | Tipo da luz de borda (lado superior) |
|---|---|---|---|---|---|---|
| Substituição | Substituível | Quantidade | 2 PCes | Tempo da vida | 50K (mínimo) (horas) | |
| Lâmpada elétrica: | Fonte da tensão | 470V (tipo.) | Alimentação em corrente | 3.0/6.0/6.5mA (mínimo/tipo. /Max.) | ||
| Frequência | 35/60/70 de quilohertz (mínimo/tipo. /Max.) | Tensão da partida | TBD | |||
| Consumo | 5.64W (tipo.) | |||||
| Características da relação: | Posição | - | Tipo | Conector | ||
| Detalhe da relação: | Tipo | Modelo | Quantidade | Pinos | Passo | Pin Configuration |
| JST | BHR-02 (8,0) VS-1N | 2 PCes | 2 pinos | 8,0 milímetros | BLL-2PINS-HL | |
| Motorista do luminoso: | Não | |||||
LQ104V1LG61 apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 211,2 (W)×158.4 (H) milímetro, tamanho do esboço de 246,5 (W)×179.4 (H)×13.7 (D) milímetro, vendo um tamanho da área de 214,6 (W)×162.4 (H) milímetro, com o treament de superfície do revestimento antiofuscante, duro (3H), peso líquido de 620g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ104V1LG61 fornece a relação transimissive do contraste do 600:1 do brilho da exposição do ² de 450 cd/m, 70/70/50/60 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 10/25 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K, também com desempenho da gama 43% da cor (NTSC). Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado superior) e para ter uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
