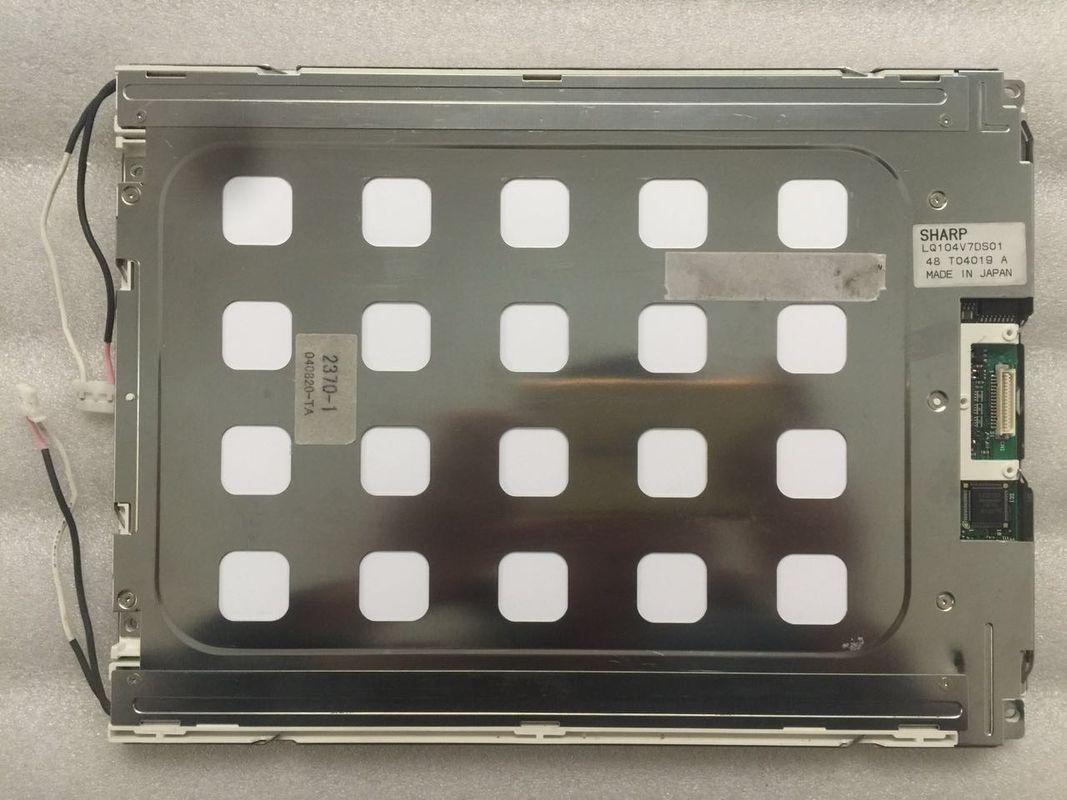

Detalhes do produto:
|
| Name modelo: | LQ104V7DS01 | Tamanho da tela: | 10,4 polegadas |
|---|---|---|---|
| Fabricante: | Afiado | Luminância: | ² de 250cd/m |
| Tipo do sinal: | RGB paralelo (1 ch, 6 mordidos), conector de 31 pinos | Luminoso: | 2 PCes CCFL, 50K horas, nenhum motorista |
| Número do pixel: | 640 (RGB) ×480 (VGA) 76PPI | Máximo Avaliação: | Temp do armazenamento.: -30 ~ °C 70 Temp de funcionamento.: -10 ~ °C 65 |
| Realçar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
LQ104 série LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Tamanho do painel: | 10,4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 640 (RGB) ×480, VGA | Listra vertical do RGB | 0.110×0.330 milímetro | 0.330×0.330 milímetro [76PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 211.2×158.4 milímetro | 215.2×162.4 milímetro | 245×195 milímetro | 11.4±0.5 milímetro | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 (W: H) | Tipo da paisagem | ||
| Fixação: | Furos de montagem da cara (2-Φ3.4, 2-R1.7×4.4) na moldura esquerda, direita | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 700g (tipo.) | Revestimento antiofuscante, duro, antirreflexo | ||
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 250 cd/m (tipo.) | TN, normalmente branco, Transflective | 4.5:1 (transmissivo) do 250:1 (tipo.) (tipo.) (reflexivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 45/45/45/45 (tipo.) (CR≥5) | 6 horas | 20/40 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 6671K | 262K (6-bit) | X: 0,304; Y: 0,361 | |
| Variação da luminância: | 1,45 (máximo) (5 pontos) | ||
| Desempenho: | tipo 3D | Visibilidade exterior | Reflectância |
| - | Luz solar legível | 3,2% (tipo.) | |
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| TBD/280mA (tipo.) (ICC) | 3.3/5.0V (tipo.) (VCC) | - | ||||
| Tensão para sinais da exposição: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | Conector | RGB paralelo (1 ch, bocado 6) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| HORAS | DF9MA-31P-1V | PCes 1 | 1,0 milímetros | 31 pinos | DRGB-31P1C6B-010K | |
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo da luz de borda (superior e inferior) | Reto | 2 PCes | 50K (mínimo) | - | |
| CCFL elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 2.0/6.0/6.5mA (mínimo/tipo. /Max.) | 500V (tipo.) | 6.0W (tipo.) | ||||
| Tensão de ligação | Frequência da lâmpada | |||||
| 950/1250V (máximo) (Ta=+25/0℃) | 20/35/60 de quilohertz (mínimo/tipo. /Max.) | |||||
| Características da relação: | Posição | Tipo | Motorista de CCFL | |||
| - | Conector | Não | ||||
| Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| JST | BHR-03VS-1 | 2 PCes | 4,0 milímetros | 3 pinos | BLL-3PINS-HNL | |
LQ104V7DS01 apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 211,2 (W)×158.4 (H) milímetro, tamanho do esboço de 245 (W)×195 (H)×11.9 (D) milímetro, vendo um tamanho da área de 215,2 (W)×162.4 (H) milímetro, com o treament de superfície do revestimento antiofuscante, duro, antirreflexo, peso líquido de 700g (tipo.). Como um TN, normalmente branco, produto de Transflective LCM, lata LQ104V7DS01 fornece a relação transimissive do contraste do 250:1 do brilho da exposição do ² de 250 cd/m, relação reflexiva do contraste do 4.5:1 (tipo.), 45/45/45/45 (tipo.) (CR≥5) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 20/40 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (superior e inferior) e tem uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
