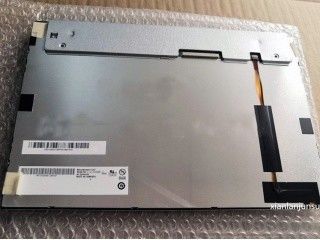

Detalhes do produto:
|
| Modelo: | LQ121K1LW56 | Tamanho diagonal: | 12,1 polegadas |
|---|---|---|---|
| Tipo de interface: | LVDS (1 ch, 6/8 bits) 20 pinos Conector | Fonte de luz: | WLED, 50K horas, com LED Driver |
| Luminância: | ² de 320 cd/m (tipo.) | Formato de pixels: | 1280 ((RGB) × 800 [WXGA] 124PPI |
| Ângulo de visão: | 85/85/85/85 | Meio Ambiente: | Temperatura de funcionamento: -20 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Destacar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
Série LQ121 Série LQ121K1LW56 Série LQ121K1LG61 Série LQ121K1LG59
| Tamanho do painel: | 12.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1280 (RGB) × 800, WXGA | Faixa Vertical RGB | 0.068 × 0,204 mm | 0.204 × 0,204 mm [124PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 261.12 × 163,2 mm | 264.3 × 167,2 mm | 278×184 mm | 10.2 (tipo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:10 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem laterais (4-M2) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 550 g (máximo) | Antiglare, revestimento duro (3H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 320 cd/m2 (tipo) | Novo modo 2, normalmente preto, transmissor. | 12001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 85/85/85/85 (tipo) | Simetria | 30 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 7351K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.320 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 71% | 92% | 72% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.43 (max.) ((5 pontos) | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (tipo/máximo) | 3.3V (tipo) | - | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| HRS | DF14H-20P-1.25H ((56) | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-010 | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 50K ((Typ.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | SM06B-SHLS-TF | 1 colher | 10,0 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 315 mA | 12.0V (tipo) | 3.78W | ||||
LQ121K1LW56 suporta exibição1280 ((RGB) × 800(WXGA) com uma relação de aspecto de 16:10 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 261.12 ((W) × 163.2 ((H) mm, tamanho de contorno de 278 ((W) × 184 ((H) mm,Dimensão da área de visão de 264,3 mm × 167,2 mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 550 g (máximo).LQ121K1LW56 pode fornecer 320 cd/m2 brilho de exibição 12001:1 relação de contraste transmissor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 8 bits para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 71% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 50K horasLQ121K1LW56 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (Typ.).
