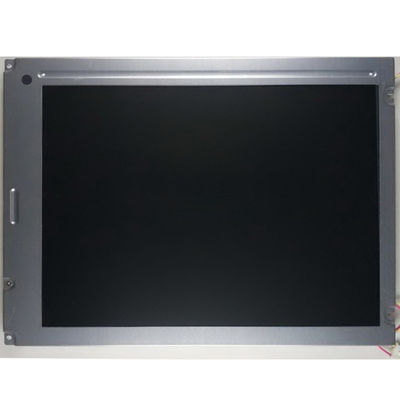

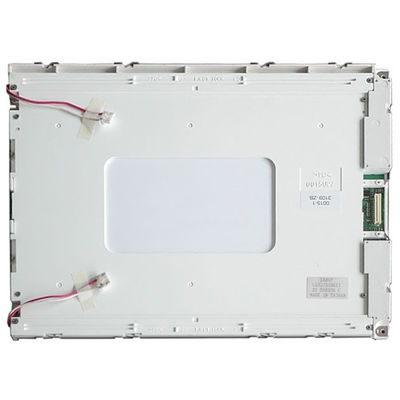

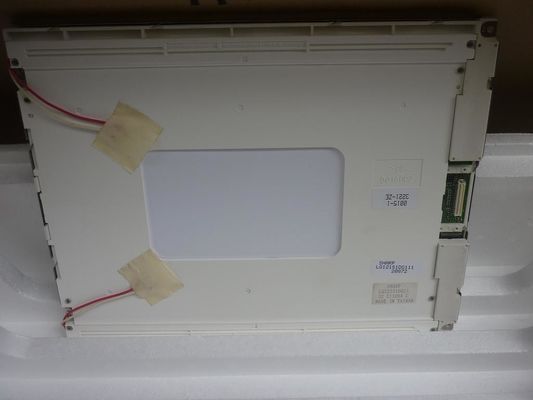

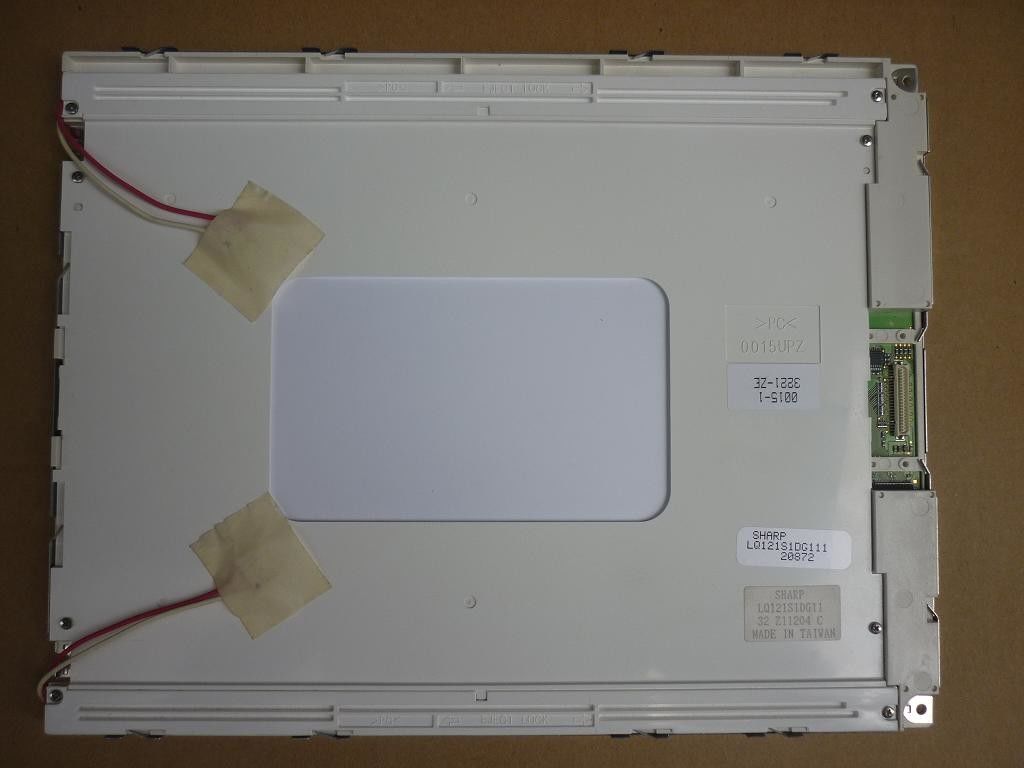

Detalhes do produto:
|
| Modelo: | LQ121S1DG11 | Tamanho diagonal: | 12,1 polegadas |
|---|---|---|---|
| Fonte de luz: | CCFL (2 peças), 50K horas, W/O Driver | Tipo de interface: | RGB paralelo (1 ch, 6 bits), 41 pinos Conector |
| Formato de pixels: | 800 (RGB) ×600 [SVGA] 82PPI | Meio Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; Temperatura de armazenamento: -25 ~ 60 °C |
| Luminância: | 250 cd/m2 (tipo) | Ângulo de visão: | 60/60/45/55 |
| Destacar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
LQ121 Série LQ121S1DG41 LQ121S1DG31 LQ121S1DG21 LQ121S1DG11 LQ121S1DC71
| Tamanho da tela: | 12.1" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 246 × 184,5 mm | 249.0×187,5 mm | 290 × 225 mm | 13.2 (tipo) mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 830 g (tipo) | - | Antiglare (Haze 28%), revestimento duro (3H) | ||
| Furtos e Brackets: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7) na borda esquerda e direita | |||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 250 cd/m2 (tipo) | TN, normalmente branco, transmissor | 3001 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às seis horas. | 60/60/45/55 (tipo) | 15/30 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 6409K | 262K (6-bit) | X:0.315; Y:0.325 | |
| Uniformidade branca: | 1.45 (max.) ((5 pontos) | ||
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (superior e inferior) | 50K ((Typ.) | 2 peças | Direita. | Substituivel (LQ0DDB5185) | |
| CCFL Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 550 V (tipo) | 2.0/6.0/6.5mA (min./tipo/máximo) | 6.6W (tipo) | ||||
| Frequência de funcionamento | Voltagem de arranque | |||||
| 20/35/60KHz (min./tipo/máximo) | 1200/1400V (máximo) (Ta=+25/0°C) | |||||
| Características da interface: | Estado do condutor da CCFL | Tipo físico | Posição da interface | |||
| - Não, não. | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| JST | BHR-03VS-1 | 2 peças | 3 pinos | 40,0 mm | BLL-3PINS-HNL | |
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo) (VCC) | 180/180mA (tipo) (ICC) | - | ||||
| Voltagem para sinais de exibição: | VIL≤0,9V; 2,5V≤VIH | |||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| RGB paralelo (1 ch, 6 bits) | Conector | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| HRS | DF9MA-41P-1V | 1 colher | 41 pinos | 10,0 mm | DRGB-41P1C6B-010D | |
LQ121S1DG11 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 246 ((W) × 184.5 ((H) mm, tamanho de contorno de 290 ((W) × 225 ((H) × 13.7 ((D) mm, dimensão da área de visão de 249,0 ((W) × 187,5 ((H) mm, com tratamento de superfície de Antiglare (Haze 28%), revestimento duro (3H), peso líquido de 830 g (tipo).LQ121S1DG11 pode fornecer 250 cd/m2 brilho de exibição 3001 relação de contraste transmissor, ângulo de visão 60/60/45/55 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 15/30 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como seu sistema de retroiluminação que foi colocado como tipo de luz Edge (Top e Bottom) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
