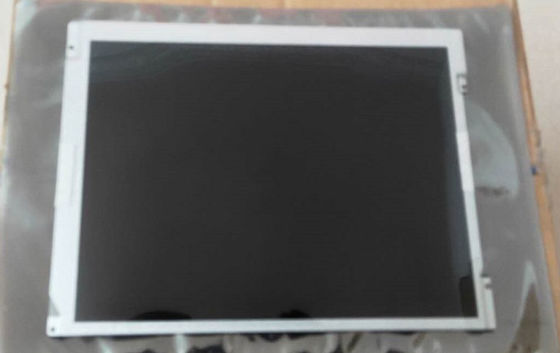

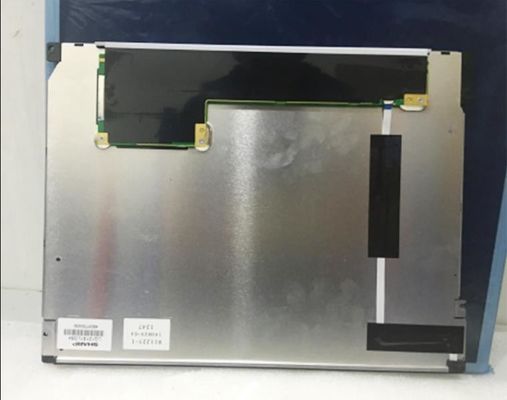

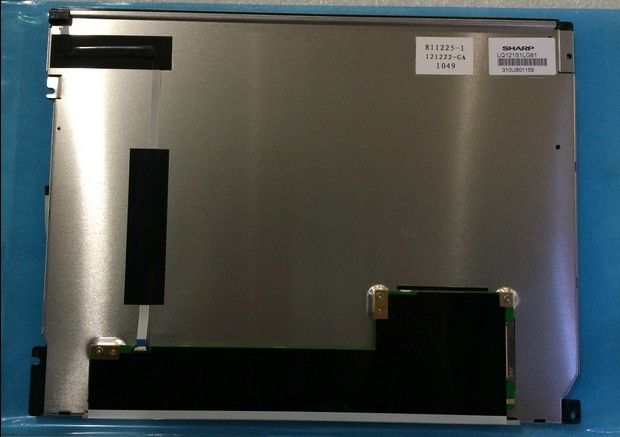

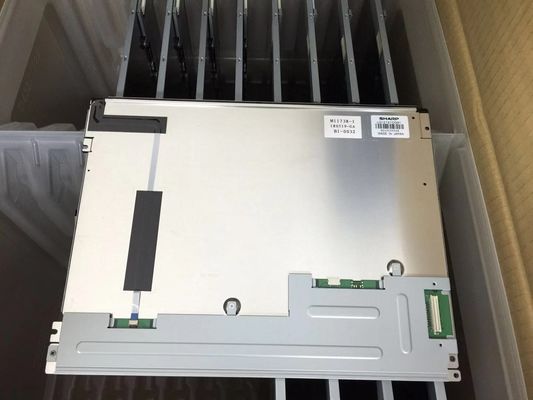

Detalhes do produto:
|
| Modelo: | LQ121S1LG84 | Tamanho diagonal: | 12,1 polegadas |
|---|---|---|---|
| Formato de pixels: | 800 (RGB) ×600 [SVGA] 82PPI | Luminância: | ² de 450 cd/m (tipo.) |
| Ângulo de visão: | 80/80/60/80 | Tipo de interface: | LVDS (1 ch, 6 mordidos), conector de 20 pinos |
| Fonte de luz: | WLED, 50K horas, com LED Driver | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Destacar: | Painel de LVDS TFT LCD,Exposição afiada de SVGA TFT LCD |
||
Série LQ121 S1LG84 S1LG81 S1LG79 S1LG75
| Características do pixel: | Resolução | 800 ((RGB) × 600, SVGA | Pitch de ponto (mm) | 0.1025 × 0,3075 (H × V) |
|---|---|---|---|---|
| Formato de pixels | Faixa Vertical RGB | Pitch de pixels ((mm) | 0.3075 × 0,3075 (H × V) [82PPI] | |
| Tamanho mecânico: | Área ativa ((mm) | 246 ((H) × 184,5 ((V) | Área de bezel ((mm) | 249.0(H) × 187.5 ((V) |
| Esboço Dim. ((mm) | 276 ((H) × 209 ((V) | Profundidade ((mm) | 9.1±0.5 | |
| Características do Esquema: | Estilo de formulário | Retângulo plano | Forma do contorno | |
| Proporção de aspecto | 4(H:V) | Orientação | Tipo de paisagem | |
| Instalação: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7) na borda esquerda e direita | |||
| Outras especificações: | Peso | 600 g (máximo) | Tratamento | Antiglare, revestimento duro (3H) |
| Informações Básicas: | Luminância ((cd/m2) | 450 (tipo) | Relação de contraste | 8001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 80/80/60/80 (tipo) | Modo de exibição | TN, normalmente branco, transmissor | |
| Melhor visão | Às seis horas. | Resposta (s) | 30 (tipo) ((Tr+Td) | |
| Desempenho de cores: | Coordenada branca | X:0.305; Y:0.325 | Exibir cores | 262K (6-bit) |
| Temperatura da cor | 6974K | Uniformidade branca | 1.33 (Max.) ((5 pontos) | |
| 1931 Color Gamlt: | Relação NTSC | 49% | sRGB | 68% de cobertura |
| Adobe RGB | 52% de cobertura | DCI-P3 | Cobertura de 51% | |
| Rec.2020 | 37% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Taxa de quadros | 60 Hz |
|---|---|
| Análise inversa: | Sim (180°) |
| Consumo de energia: | 5.1W (tipo) |
| Sinalização elétrica: | Fornecimento de tensão | 3.3V (tipo) | Fornecimento atual | 270/350 mA (tipo/máximo) | ||
|---|---|---|---|---|---|---|
| Tipo de sinal: | LVDS (1 ch, 6 bits) | Voltagem do sinal | - | |||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JAE | FI-SEB20P-HF | 1 colher | 20 pinos | 1.25 mm | LVDS-20P1C6B-070F | |
| Características da luz de fundo: | Forma | - | Tipo | WLED | Posição | Tipo de luz de borda (lado superior) |
|---|---|---|---|---|---|---|
| Substituição | - | Quantidade | - | Tempo de vida | 50K (Type) (Horas) | |
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JST | SM06B-SHLS-TF | 1 colher | 6 pinos | 10,0 mm | ||
| Controlador de luz de fundo: | Com LED Driver | |||||
| Motorista elétrico: | Fornecimento de tensão | 12.0±1.8V | Fornecimento atual | 350/500 mA (tipo/máximo) | ||
LQ121S1LG84 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 246 ((W) × 184.5 ((H) mm, tamanho de contorno de 276 ((W) × 209 ((H) × 9.6 ((D) mm, dimensão da área de visão de 249,0 ((W) × 187,5 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 600 g (Max.).LQ121S1LG84 pode fornecer 450 cd/m2 brilho de exibição 8001:1 relação de contraste transmissor, ângulo de visão 80/80/60/80 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas, e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K, também com desempenho de gama de cores 50% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas, com LED Driver.
