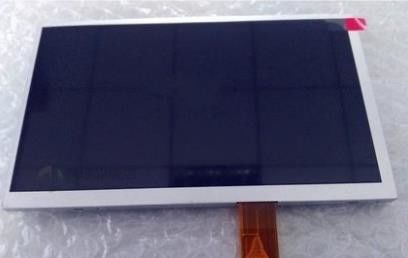

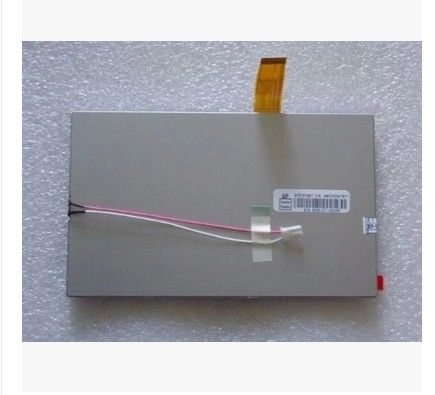

Detalhes do produto:
|
| Número do modelo: | AT070TN07 V.B. | Marca: | INNOLUX |
|---|---|---|---|
| Tamanho: | 7.0 polegadas | Resolução: | 480(RGB)×234, 76PPI |
| Brilho: | 350cd/m2 | VISÃO ANGLEG: | 60/60/40/60 (tipo) |
| Tipo de lâmpada: | WLED | Intervalo de temperatura: | Temperatura de funcionamento: -30 ~ 85 °C; Temperatura de armazenamento: -30 ~ 85 °C |
| Destacar: | Tela de CCFL TFT LCD,Exposição afiada de SVGA LCD |
||
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| AT070TN07 V.B. | a-Si TFT-LCD, LCM | AT070TN07 VB | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Tamanho do painel: | 7.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 480 (RGB) × 234 | Faixa Vertical RGB | 0.107×0.370 mm | 0.321×0,370 mm [76PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 154.08 × 86,58 mm | 156.5 × 89,00 mm | 164.9 × 100 mm | 50,7 ± 0,3 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:9 (W: H) | Tipo de paisagem | ||
| Fixação: | Sem | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 163 g (tipo) | Antiglare | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 350 cd/m2 (tipo) | TN, normalmente branco, transmissor | 3001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 60/60/40/60 (tipo) | Às seis horas. | 15/20 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6638K | Cor completa | X:0.310; Y:0.330 | |
| Variação de luminosidade: | 1.33/1.43 (tipo/máximo) ((9 pontos) | ||
| Consumo de energia: | 1.227W (tipo.) |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Controlador de tempo (T-CON): | Precisa de T-CON externo |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (tipo) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (tipo) ((VCC/AVDD/VGH/VGL) | 111 mW (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | FPC | RGB analógico específico TFT | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| 1 colher | 0.5 mm | 26 pinos | ||||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | Arquivo | 3S6P | 20K (min.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 120 ± 12 mA | 8.4/9.3/10.5V (min./tipo/máximo) | 1.116W (tipo) | ||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | BHSR-02VS-1 | 1 colher | 3.5 mm | 2 pinos | BLE-2PINS-AC | |
| Tipo de caixa | Pcs/caixa | Caixa Qty | Pacote LWH (mm) | G.W. (kg) | Volume (m3) | Observações |
| Cartão | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| Paleta | 1500 | 30 | N/A | N/A | N/A |
De acordo com a folha de dados com a versão da Final Ver01 que foi lançada em 8 21 2009, AT070TN07 V.B suporta tela 480 ((RGB) × 234 com relação de aspecto de 16:9 (W: H),cujos pixels estão dispostos em faixa vertical RGBQuanto aos pormenores mecânicos, apresenta uma área activa de 154,08 mm × 86,58 mm, um contorno de 164,9 mm × 100 mm × 6 mm, uma área de visualização de 156,5 mm × 89,00 mm, com tratamento de superfície de Antiglare,Peso líquido de 163 g (tipo.). Como um TN, Normalmente Branco, Produto LCM Transmissor, AT070TN07 V.B pode fornecer 350 cd/m2 brilho de exibição 300: 1 relação de contraste transmissor, 60/60/40/60 (Typ.)A melhor direcção de visão é às 6 horas., e tempo de resposta de 15/20 (Typ.) ((Tr/Td) ms., apresentando assim uma paleta de cores de cores completas.Este produto adotou 3S6P WLED como é sistema de retroiluminação que foi colocado como Edge tipo de luz e têm um tempo de vida útil de 20K horasAT070TN07 V.B utiliza TFT Analog Specific RGB como sistema de entrada de sinal, que é conectado por 26 pinos FPC com tensão de alimentação de (3,3/5.0)/5.0/15.0/-10.0V (Tip.) (((VCC/AVDD/VGH/VGL). Para mais detalhes do produto mais recente do AT070TN07 V.B Recomendamos fortemente que você consulte a folha de dados listada no Panelook.com ou contactar a Innolux ou o seu distribuidor.Todos os detalhes da especificação são inseridos pelos engenheiros da Panelook de acordo com a folha de dados
