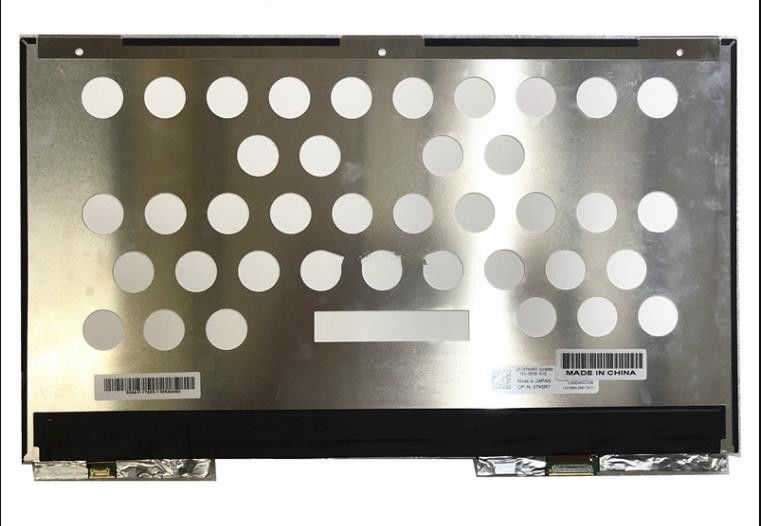

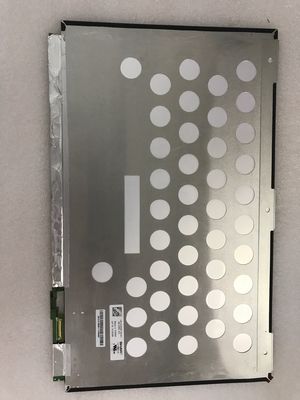

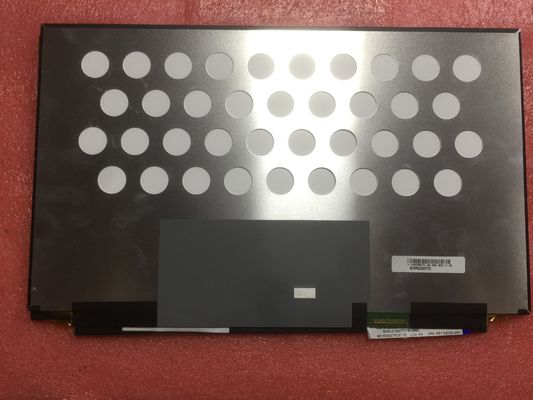

Detalhes do produto:
|
| Tamanho do painel: | 15,6” | Tipo do painel: | Afiado |
|---|---|---|---|
| Modelo do painel: | LQ156M1JW01 | Resolução: | 1920(RGB)×1080, FHD, 141PPI |
| Brilho: | ² de 300 cd/m (tipo.) | Tipo da lâmpada: | WLED, 15K horas, com LED Driver |
| Relação de sinal: | EDP (2 pistas), EDP1.2, HBR1 (2.7G/lane), conector de 30 pinos | Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; temperatura de armazenamento: -25 ~ 60 °C |
| Destacar: | Painel industrial de XGA LCD,Tela afiada de SVGA TFT LCD |
||
Série LQ156 LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Informações Básicas: | Marca | Atividade: | Modelo | LQ156M1JW01 |
|---|---|---|---|---|
| Tipo | LCM Oxido TFT-LCD | Utilizado para | ||
| Tamanho da tela | 15.6" | Nome falso | SHP14C3 | |
| Ambiente: | Temperatura de armazenamento. | -25 ~ 60 °C | Temporário operacional. | 0 ~~ 50 °C |
| RoHS | Vibração | 1.0G (9,8 m/s2) |
| Informações Básicas: | Luminância ((cd/m2) | 300 (tipo) | Relação de contraste | 10001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 89/89/89/89 (tipo) | Modo de exibição | Novo modo 2, normalmente preto, transmissor. | |
| Melhor visão | Simetria | Resposta (s) | 30 (tipo) ((Tr+Td) | |
| Desempenho de cores: | Coordenada branca | X:0.313; Y:0.329 | Exibir cores | 16.7M (8-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | 1.25 (max.) ((5 pontos) | |
| 1931 Color Gamlt: | Relação NTSC | 71% | sRGB | 100% de cobertura |
| Adobe RGB | 74% de cobertura | DCI-P3 | 74% de cobertura | |
| Rec.2020 | 53% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características do pixel: | Resolução | 1920 ((RGB) × 1080, FHD | Pitch de ponto (mm) | 0.05975 × 0,17925 (H × V) |
|---|---|---|---|---|
| Formato de pixels | Faixa Vertical RGB | Pitch de pixels ((mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| Tamanho mecânico: | Área ativa ((mm) | 344.16 ((H) × 193.59 ((V) | Área de bezel ((mm) | - |
| Esboço Dim. ((mm) | 350.66 ((H) × 215.54 ((V) | Profundidade ((mm) | 2.4/2.6 (tipo/máximo) | |
| Características do Esquema: | Estilo de formulário | Retângulo plano | Forma do contorno | De forma a não prejudicar o desempenho dos componentes de produção, o produto deve ser equipado com um sistema de transmissão integrado. |
| Proporção de aspecto | 169 (H:V) | Orientação | Tipo de paisagem | |
| Instalação: | Sem | |||
| Outras especificações: | Peso | 310 g (máximo) | Tratamento | Antiglare, revestimento duro (2H) |
| Características da luz de fundo: | Forma | - | Tipo | WLED | Posição | Tipo de luz de borda |
|---|---|---|---|---|---|---|
| Substituição | - | Quantidade | - | Tempo de vida | 15K (Tip.) (Horas) | |
| Características da interface: | Posição | - | Tipo | Incluído na interface do sinal do painel | ||
| Controlador de luz de fundo: | Com LED Driver | |||||
| Motorista elétrico: | Fornecimento de tensão | 5.0/12.0/21.0V (min./tipo/máximo) | Fornecimento atual | 221/242mA (tipo/máximo) | ||
| Consumo | 2.66/2.90W (tipo/máximo) | |||||
| Sinalização elétrica: | Fornecimento de tensão | 3.3V (tipo) | Fornecimento atual | 101/135mA (tipo/máximo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.34/0.45W (tipo/máximo) | |||||
| Tipo de sinal: | eDP (2 pistas), eDP1.2, HBR1 (2.7G/faixa) | Voltagem do sinal | - | |||
| Características da interface: | Posição | Tipo | Conector | |||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| STM | MSAK24025P30 | 1 colher | 30 pinos | 0.5 mm | A partir de 1 de janeiro de 2014, a Comissão deve apresentar um relatório sobre a aplicação do presente regulamento. | |
LQ156M1JW01 suporta exibição1920 ((RGB) × 1080(FHD) com relação de aspecto de 16:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 344.16 ((W) × 193.59 ((H) mm, tamanho de contorno de 350.66 ((W) × 215.54 ((H) × 2.6(D) mm, com tratamento de superfície de Antiglare, revestimento duro (2H), peso líquido de 310g (Max.), forma tipo de Slim (PCBA Flat, T≤3.2mm).LQ156M1JW01 pode fornecer 300 cd/m2 brilho de exibição 10001:1 relação de contraste transmissor, 89/89/89/89 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 100% (sRGB).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 15K horasO LQ156M1JW01 utiliza o eDP (2 Lanes) como sistema de entrada de sinal, que é conectado por 30 pinos de conector com tensão de alimentação de 3,3V (Typ.).
