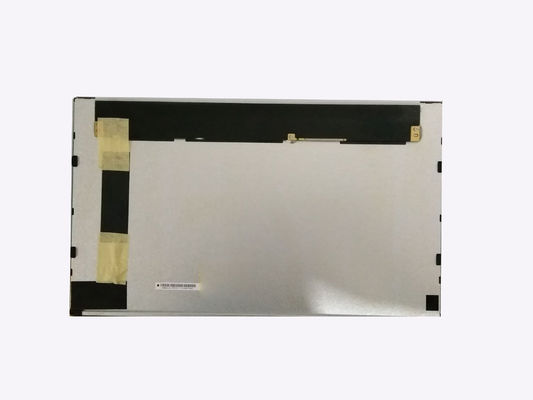

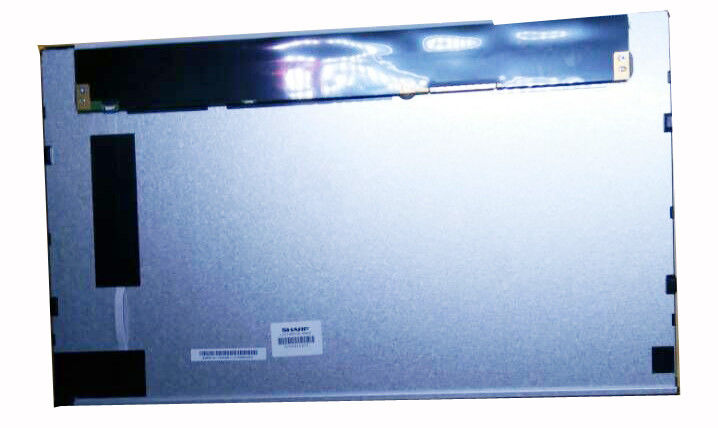

Detalhes do produto:
|
| Tamanho diagonal: | 15,6” | Modelo: | LQ156T3LW03 |
|---|---|---|---|
| Formato do pixel: | 1366 ((RGB) × 768 [WXGA] 100PPI | Luminância: | ² de 400 cd/m (tipo.) |
| Ângulo de visão: | 85/85/85/85 (tipo.) (CR≥10) | Fonte de luz: | WLED, 70K horas, com LED Driver |
| Tipo de interface: | LVDS (1 Ch, de 8 bits), conector de 30 pinos | Ambiente: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -25 ~ 70 °C |
| Destacar: | Painel industrial de XGA LCD,Tela afiada de SVGA TFT LCD |
||
LQ156 Série LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| Atividade: | LQ156T3LW03 | a-Si TFT-LCD, LCM | - | |
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Tamanho do painel: | 15.6 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1366 ((RGB) × 768, WXGA | Faixa Vertical RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 344.232×193.536 mm | - | 363.8 × 215,9 mm | 10.8 (tipo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:9 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem laterais (4-M3) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 950 g (máximo) | Revestimento duro (2H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 400 cd/m2 (tipo) | ASV, normalmente preto, transmissor | 10001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 85/85/85/85 (tipo) | Simetria | 35 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6423K | 16.2M (6-bit + FRC) | X:0.313; Y:0.337 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 77% | 96% | 75% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.43 (max.) ((5 pontos) | ||
| Consumo de energia: | 16.9W (tipo) |
|---|---|
| Taxa de quadros | 60 Hz |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 260/440mA (tipo/máximo) | 5.0V (tipo) | 1.3W (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| Conector | LVDS (1 ch, 8 bits) | |||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-XB30SSRLA-HF16 | 1 colher | 10,0 mm | 30 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 70K ((Typ.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| Conector | Com LED Driver | |||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | SM06B-SHLS-TF | 1 colher | 10,0 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 1.3/1.5A (tipo/máximo) | 12.0V (tipo) | 15.6W (tipo) | ||||
LQ156T3LW03 suporta exibição1366 ((RGB) × 768(WXGA) com relação de aspecto de 16:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 344.232 ((W) × 193.536 ((H) mm, tamanho de contorno de 363.8 ((W) × 215.9 ((H) mm, com tratamento de superfície de revestimento duro (2H), peso líquido de 950g (Max.).1 relação de contraste transmissor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 35 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits + FRC para cada ponto, apresentando assim uma paleta de 16,2M cores, também com desempenho de gama de cores de 76% (NTSC).
