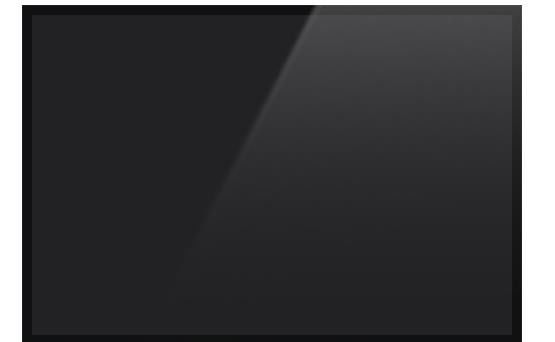

Detalhes do produto:
|
| Número do modelo: | TM120GDSP01 | Marca: | Tianma |
|---|---|---|---|
| Tamanho: | 12.0inch | Resolução: | 2160 ((RGB) × 1440 215PPI |
| LIGRIDADE: | 450cd/m2 | Ângulo de visão: | 80/80/80/80 (tipo) |
| Intervalo de temperatura: | Temperatura de armazenamento: -30 ~ 80 °C Temperatura de funcionamento: -20 ~ 70 °C | ||
| Destacar: | Painel industrial de XGA LCD,Tela afiada de SVGA TFT LCD |
||
| Informações básicas: | Marca do painel | Modelo de painel | TM120GDSP01 | |
|---|---|---|---|---|
| Tamanho diagonal | 12.0" | Aplicação | ||
| Tipo de painel | a-Si TFT-LCD, LCM | Modelo Alias | - | |
| Confiabilidade: | Temporário operacional. | -20 ~ 70 °C | Temperatura de armazenamento. | -30 ~ 80 °C |
| Características do pixel: | Formato de pixels | 2160 ((RGB) × 1440 | Pitch de ponto | 0.0392 × 0,1176 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.1176 × 0,1176 mm (H × V) [215PPI] | |
| Tamanho mecânico: | Área de exibição | 254.016 × 169,344 mm (H × V) | Área de Bezel | - |
| Esboço Dim. | 262.416 × 179.544 mm (H × V) | Profundidade do contorno | 2.15/4.25 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 1510 (H:V) | Estilo de forma | Especificado para a utilização em máquinas de fabricação de máquinas de fabricação | |
| Furtos e Brackets: | Sem | |||
| Outras características: | Peso | TBD | Superfície | Revestimento duro |
| Informações Básicas: | Brilho | 450 cd/m2 (tipo) | Relação de contraste | 10001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 80/80/80/80 (tipo) | Modo óptico | SFT, normalmente preto, transmissor | |
| Direção de visualização | Simetria | Tempo de resposta | 25 (tipo) ((Tr+Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.297" Wy:0.313 | Números de cores | 16.7M (8-bit) |
| Temperatura da cor | 7678K | Uniformidade branca | - | |
| 1931 Gamut de cores: | Relação NTSC | 85% | sRGB | Cobertura de 99% |
| Adobe RGB | 85% de cobertura | DCI-P3 | 88% de cobertura | |
| Rec.2020 | 64% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frequência de quadros: | 60 Hz |
|---|---|
| Análise inversa: | - Não, não. |
| Consumo de energia: | 4.25W (tipo) |
| Características da luz de fundo: | Forma da lâmpada | Arquivo | Tipo de lâmpada | WLED | Tempo de vida | - |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 9S6P | Posição | Tipo de luz de borda | |
| Lâmpada Elétrica: | Voltagem de entrada | 28.8V (tipo) | Input corrente | 20 mA (tipo) | ||
| Consumo | 3.4W (tipo) | |||||
| Características da interface: | Tipo | Incluído na interface do sinal | Posição | - | Condutor de lâmpada | - Não, não. |
| Sistema de sinal: | eDP (4 pistas), eDP1.3 | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3V (tipo) | Input corrente | - | ||
| Consumo | 850 mW (tipo) | |||||
| Características da interface: | Tipo | Conector | Posição | |||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| I-PEX | 20655-040E-01 | 0.3 mm | 40 pinos | 1 colher | ||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 254,016 ((W) × 169,344 ((H) mm, tamanho de contorno de 262,416 ((W) × 179,544 ((H) × 4,25 ((D) mm,com tratamento de superfície de revestimento duro, peso líquido de TBD, tipo de forma de Slim (PCBA Bent, T≤3.0mm). Como um produto SFT, normalmente preto, LCM transmissor, TM120GDSP01 pode fornecer 450 cd/m2 brilho de exibição 1000:1 relação de contraste transmissor, 80/80/80/80 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 25 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 85% (NTSC).É adicionalmente necessário um controlador de luz de fundo externo. TM120GDSP01 utiliza eDP (4 Lanes) como sistema de entrada de sinal, que é conectado por conector de 40 pinos com tensão de alimentação de 3.3V (Typ.).
