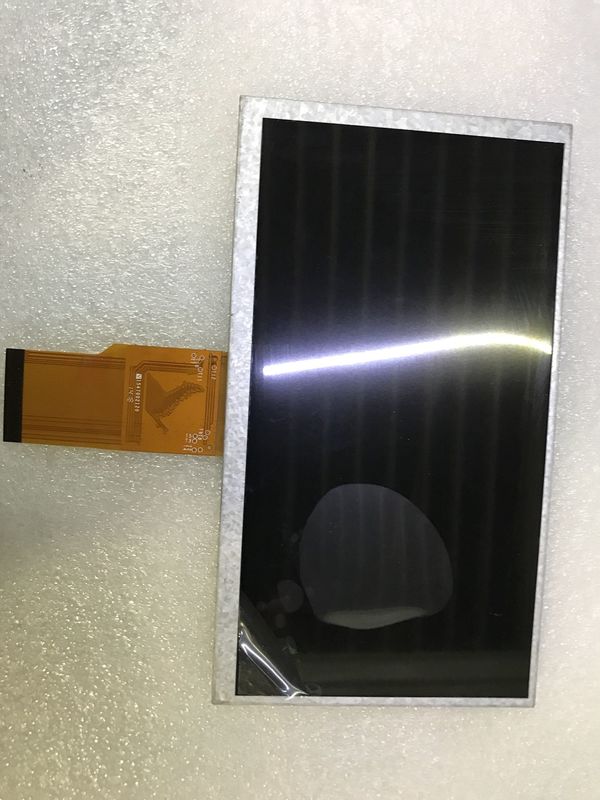

Detalhes do produto:
|

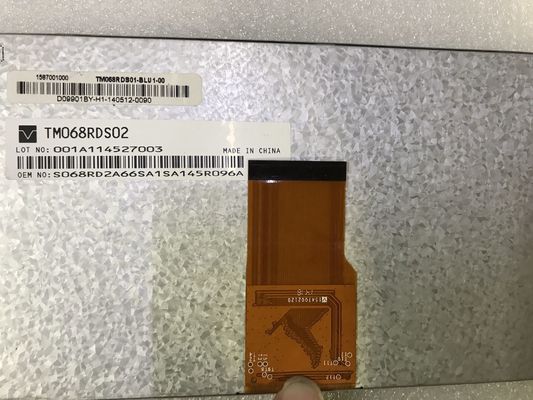

| Número do modelo: | TM068RDS02 | Marca: | AIVC |
|---|---|---|---|
| Tamanho: | 6.8 polegadas | Resolução: | 800 ((RGB) × 480 (WVGA) 138PPI |
| Brilho: | 400cd/m2 | Ângulo de visão: | 75/75/60/70 (tipo) |
| Intervalo de temperatura: | Temperatura de armazenamento: -55 ~ 125 °C Temperatura de funcionamento: -40 ~ 85 °C | ||
| Destacar: | Exposição de LVDS TFT LCD,Exposição afiada de CCFL TFT LCD |
||
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|
| TM068RDS02 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -40 ~ 85 °C | -55 ~ 125 °C |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 400 (tipo) | 75/75/60/70 (tipo) | 20 (tipo) ((Tr+Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às 12 horas. | TN, normalmente branco, transmissor | 500: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6645K | 16.7M (8-bit) | X:0.309; Y:0.335 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 49% | 69% | 51% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação branca: | 1.25/1.33 (tipo/máximo) | ||
| Tamanho do painel: | 6.8" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800 ((RGB) × 480 [WVGA] | Faixa Vertical RGB | 0.18975×0.1660 [138PPI] | 0.06325×0.1660 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 151.8 ((H) × 79.68 ((V) | 152.8 ((H) × 82.68 ((V) | 163 ((H) × 91 ((V) | 4.9/5.2 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 179 (H:V) | ||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 131 g | - | Antiglare | ||
| Análise inversa: | Sim (U/D, L/R) |
|---|---|
| Frequência vertical: | 60 Hz |
| Controlador de tempo (T-CON): | T-CON incorporado |
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 3S7P | Arquivo | 10K (min.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 9.6V (tipo) | 140/200 mA (tipo/máximo) | 1.34/1.92W (tipo/máximo) | ||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | |||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3/10.5/20.0/-7.0V (tipo) ((VCC/AVDD/VGH/VGL) | - | - | ||||
| Voltagem para sinais de exibição: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | TTL (1 ch, 8 bits) | FPC | ||||

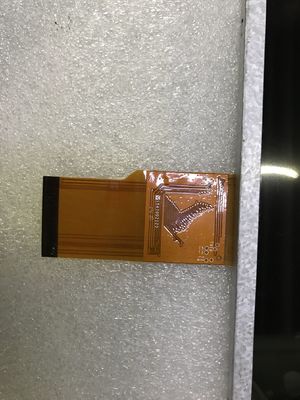

| Detalhes do FPC: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| 0.5 mm | 50 pinos | 1 colher | ||||
Com uma relação de aspecto de 17:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 151,8 ((W) × 79,68 ((H) mm, tamanho de contorno de 163 ((W) × 91 ((H) × 5,2 ((D) mm,dimensão da área de observação de 152.8 ((W) × 82.68 ((H) mm, com tratamento de superfície de Antiglare, peso líquido de 131g. Como um TN, normalmente branco, produto LCM transmissor, TM068RDS02 pode fornecer 400 cd/m2 brilho de exibição 500:1 relação de contraste transmissor, 75/75/60/70 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 12 horas e tempo de resposta de 20 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores de 49% (NTSC).Este produto adotou 3S7P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 10K horasTM068RDS02 utiliza TTL (1 ch, 8-bit) como sistema de entrada de sinal, que é conectado por 50 pinos FPC com tensão de alimentação de 3,3/10,5/20.0/-7.0V (tipo) ((VCC/AVDD/VGH/VGL)
