Detalhes do produto:
|
| Número do modelo: | TM062RDH03 | Marca: | Tianma |
|---|---|---|---|
| Tamanho: | 6,2 polegadas | Resolução: | 800 ((RGB) × 480 [WVGA] 150PPI |
| Brilho: | 400 cd/m2 (tipo) | Ângulo de visão: | 75/75/60/70 (tipo) |
| Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C | ||
| Destacar: | Exposição de LVDS TFT LCD,Exposição afiada de CCFL TFT LCD |
||
| Detalhe básico: | Fabricante | Nome do modelo | TM062RDH03 | |
|---|---|---|---|---|
| Tipo de painel | a-Si TFT-LCD, LCM | Outro nome | - | |
| Tamanho do painel | 6.2 polegadas | Concebido para |
|
|
| Classificação máxima: | Temperatura OP | -20 ~ 70 °C | Temperatura ST | -30 ~ 80 °C |
| Informações Básicas: | Luminância | 400 cd/m2 (tipo) | Relação de contraste | 500: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | Às 12 horas. | Velocidade de resposta | 20 (tipo) (Tr+Td) (ms) | |
| Ângulo de visão | 75/75/60/70 (tipo) | Modo de funcionamento | TN, normalmente branco, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.296" Wy:0.329 | Cor de suporte | 262K/16.2M (6-bit / 6-bit + Dithering) |
| Temperatura da cor | 7458K | Uniformidade branca | 1.25/1.33 (tipo/máximo) (nove pontos) | |
| 1931 Gamut de cores: | Relação NTSC | 48% | sRGB | 67% de cobertura |
| Adobe RGB | 50% de cobertura | DCI-P3 | 50% de cobertura | |
| Rec.2020 | Cobertura de 36% | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características do pixel: | Número de pixels | 800 ((RGB) × 480 [WVGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,05725 × 0,161 mm | Pixel Pitch ((W × H) | 0.17175×0,161 mm [150PPI] | |
| Tamanho físico: | Visualização ativa | 137.4 ((W) × 77.28 ((H) mm | Em geral, Dim. | 155.2 ((W) × 88.2 ((H) mm |
| Abertura do bezel | 140.7 ((W) × 80.4 ((H) mm | Profundidade global | 40,9 ± 0,3 mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 16:9 | Estilo de forma | ||
| Outras informações: | Massas | TBD | Superfície | Antiglare |
| Análise inversa: | Sim (U/D, L/R) |
|---|---|
| Controlador de tempo (T-CON): | T-CON incorporado |
| Sinalização elétrica: | Corrente de entrada | 5/25/0.4/0.4mA (tipo) ((ICC/IVDD/IGH/IGL) | Voltagem de entrada | 3.3/9.84/19/-7V (tipo) ((AVCC/DVCC/VGH/VGL) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interface de sinal | TTL (1 ch, 6/8-bit) | |||
| Voltagem lógica para sinais: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||

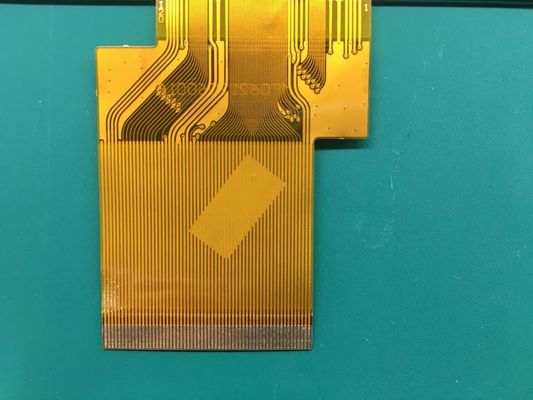

| Características da interface: | Posição | - | Tipo físico | FPC | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| 1 colher | 0.5 mm | 60 pinos | ||||
| Características da lâmpada: | Forma da lâmpada | Arquivo | Tipo de lâmpada | WLED | Posição | Tipo de luz de borda |
|---|---|---|---|---|---|---|
| Intercâmbio | - | Montante | 3S8P | A vida | 20K ((Tip.) (horas) | |
| Lâmpada Elétrica: | Corrente de entrada | 160/200mA (tipo/máximo) | Voltagem de entrada | 9.6V (tipo) | ||
| Consumo | 1.54/1.92W (tipo/máximo) | |||||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Detalhes da interface: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JST | BHSR-02VS-1 | 1 colher | 3.5 mm | 2 pinos | BLE-2PINS-AC | |
| Controlador de luz de fundo: | - Não, não. | |||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 137,4 ((W) × 77,28 ((H) mm, tamanho de contorno de 155,2 ((W) × 88,2 ((H) × 5,2 ((D) mm, tamanho de área de visualização de 140.7 ((W) × 80.4 ((H) mm, com tratamento de superfície de Antiglare, peso líquido de TBD. Como um produto LCM TN, normalmente branco, transmissor, TM062RDH03 pode fornecer 400 cd/m2 de brilho de exibição 500:1 relação de contraste transmissor, 75/75/60/70 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 12 horas e tempo de resposta de 20 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Dithering para cada ponto, apresentando assim uma paleta de cores de 262K/16.2M, também com desempenho de gama de cores de 47% (NTSC).Este produto adotou 3S8P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 20K horasTM062RDH03 utiliza TTL (1 ch, 6/8-bit) como sistema de entrada de sinal,
