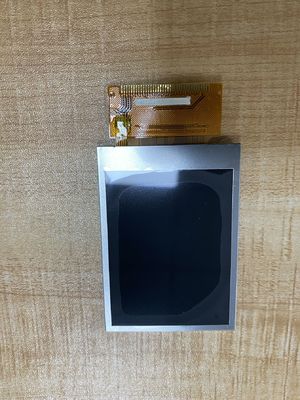

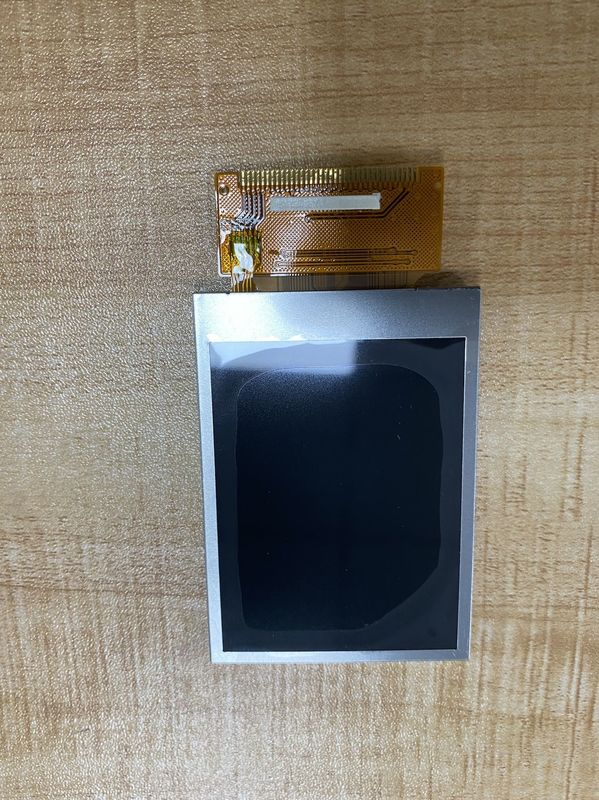

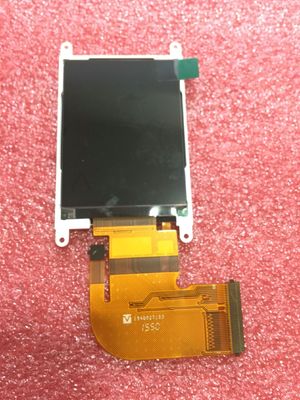

Detalhes do produto:
|
| Número do modelo: | TM024HDH49 | Marca: | Tianma |
|---|---|---|---|
| Tamanho: | 2.4 polegadas | Resolução: | 240 (RGB) ×320, QVGA, 166PPI |
| Brilho: | ² de 200 cd/m (tipo.) | Ângulo de visão: | 70/70/70/60 (tipo) |
| Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C | ||
| Destacar: | Painel de QVGA TIANMA LCD,Painel de SVGA TIANMA LCD |
||
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| TM024HDH49 | a-Si TFT-LCD, LCM | - | ||
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho da tela: | 2.4" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 240 (RGB) × 320, QVGA | Faixa Vertical RGB | 00,051 × 0,153 mm | 0.153 × 0,153 mm [166PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 36.72×48,96 mm | - | 420,72 × 60,26 mm | 20,25 ± 0,2 mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 3:4 | Tipo de retrato | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 12.0g (tipo) | - | Está limpo. | ||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 200 cd/m2 (tipo) | TN, normalmente branco, transmissor | 5001 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às seis horas. | 70/70/70/60 (tipo) | 20 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 8553K | 262K (6-bit) | X:0.286; Y:0.311 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 52% | 73% | 55% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 55% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1.25 (tipo) (nove pontos) | ||
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | - Não, não. |
| Lista de controladores: | COG incorporado HX8347-G |
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 20K ((Tip.) | 1S4P | Paralelo | - | |
| WLED Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 3.2V (tipo) | 15 mA (tipo) | 192 mW (tipo) | ||||
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| - Não, não. | Incluído na interface do sinal | |||||
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 2.8/2.8V (tipo) (IOVCC/VCC) | - | 30/36 mW (tipo/máximo) | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| 8/9/16/18-bit paralelo 8080 | FPC | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| 1 colher | 24 pinos | 0.5 mm | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 36,72 ((W) × 48,96 ((H) mm, tamanho de contorno de 42,72 ((W) × 60,26 ((H) × 2,45 ((D) mm,com tratamento de superfície de Clear, peso líquido de 12,0g (tipo). Como um produto TN, normalmente branco, transmissor LCM, TM024HDH49 pode fornecer 200 cd/m2 de brilho de exibição 500: 1 relação de contraste transmissor, 70/70/70/60 (tipo.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão às 6 horas e tempo de resposta de 20 (Typ.) ((Tr+Td) ms. A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto,apresentando assim uma paleta de 262K coresEste produto adotou 1S4P WLED como sistema de retroiluminação que foi colocado como tipo de luz Edge e tem um tempo de vida útil de 20K horas,É adicionalmente necessário um controlador de luz de fundo externoO TM024HDH49 utiliza paralelo 8080 de 8/9/16/18 bits como sistema de entrada de sinal, que é conectado por 24 pinos FPC com tensão de alimentação de 2,8/2,8V (tipo).
