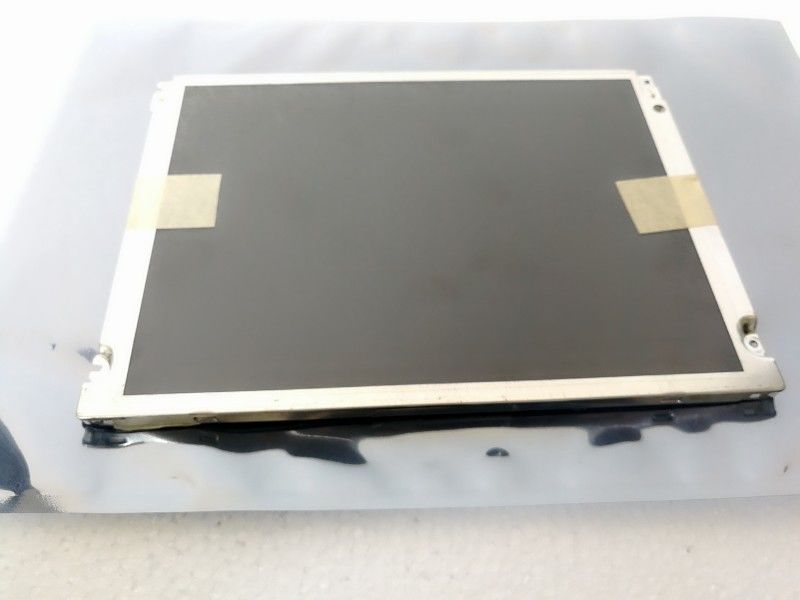

Detalhes do produto:
|
| Número do modelo: | TM121SCS01 | Marca: | AVIC |
|---|---|---|---|
| Tamanho: | 12,1 polegadas | Resolução: | 800 ((RGB) × 600, SVGA, 82PPI |
| Brilho: | 400cd/m2 | Ângulo de visão: | 70/70/50/60 (tipo.) (CR≥10) |
| Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C | ||
| Destacar: | Painel de QVGA TIANMA LCD,Painel de SVGA TIANMA LCD |
||
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho do painel: | 12.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 246 × 184,5 mm | 249.0×188,3 mm | 279 × 209 mm | 11.0 (máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 43 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem da face (7 pcs) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 425 g | Antiglare | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 400 cd/m2 (tipo) | TN, normalmente branco, transmissor | 6001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 70/70/50/60 (tipo) | Às seis horas. | 10/25 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 57% | 79% | 60% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.33 (tipo/máximo) (nove pontos) | ||
| Consumo de energia: | 6.8W (tipo) |
|---|---|
| Taxa de quadros | 60 Hz |
| Análise inversa: | - Não, não. |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 270/325 mA (tipo/máximo) | 3.3V (tipo) | - | ||||
| Características da interface: | Posição | Tipo | Interface | |||

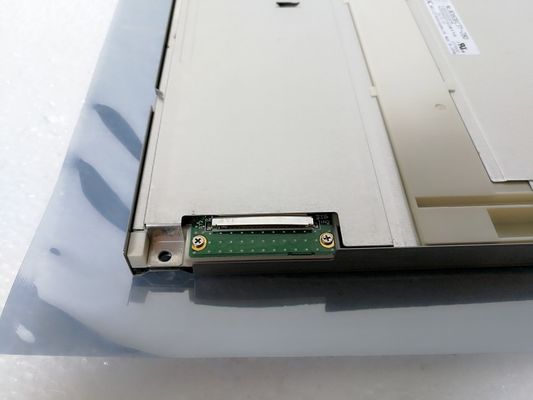

| - | Conector | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| STM | MSB240420HE | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-080B | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (superior e inferior) | Direita. | 2 peças | 50K ((Typ.) | - | |
| CCFL Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 6.0mA (tipo) | 770V (tipo) | |||||
| Voltagem de ligação | Frequência da lâmpada | |||||
| 930/1120V (máximo) (Ta=+25/0°C) | 40/55/60KHz (min./tipo/máximo) | |||||
| Características da interface: | Posição | Tipo | Condutor CCFL | |||
| - | Conector | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | BHSR-02VS-1 | 2 peças | 3.5 mm | 2 pinos | BLL-2PINS-HL | |
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 246 ((W) × 184.5 ((H) mm, tamanho de contorno de 279 ((W) × 209 ((H) × 11 ((D) mm, tamanho de área de visualização de 249.0 ((W) × 188.3 ((H) mm, com tratamento de superfície de Antiglare, peso líquido de 425 g. Como produto TN, normalmente branco, LCM transmissor, o TM121SCS01 pode fornecer 400 cd/m2 de brilho de exibição com uma relação de contraste transmissor de 600:1,70/70/50/60 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 10/25 (Typ.) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.2M, também com desempenho de gama de cores de 55% (NTSC).Este produto adotou 2 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (Top e Bottom) e têm um tempo de vida útil de 50K horasTM121SCS01 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (tipoNão.
