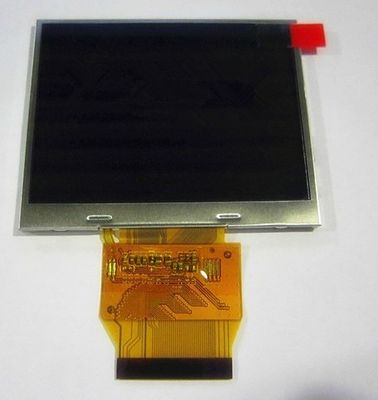

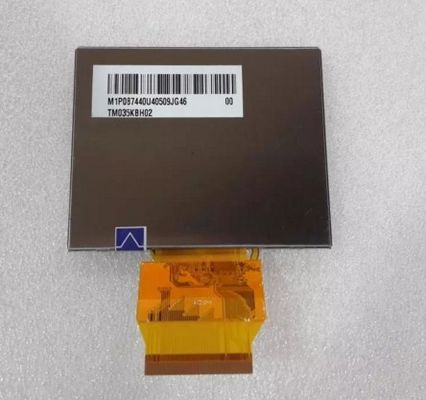

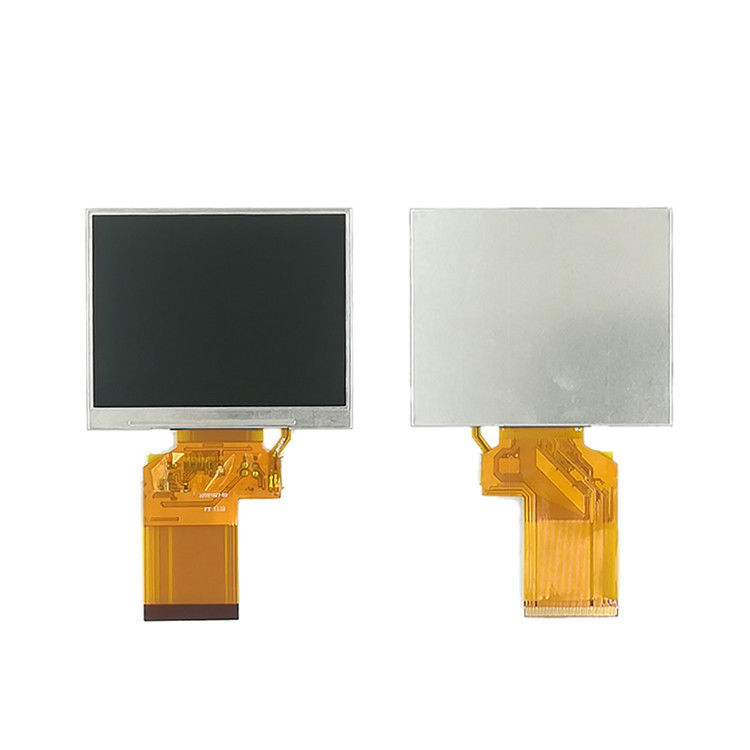

Detalhes do produto:
|
| Número do modelo: | TM035KDH02 | Marca: | Tianma |
|---|---|---|---|
| Tamanho: | 3.5 polegadas | Resolução: | 320 ((RGB) × 240 [QVGA] 115PPI |
| Brilho: | ² de 200 cd/m (tipo.) | Ângulo de visão: | 60/60/40/60 (tipo.) (CR≥10) |
| Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C | ||
| Destacar: | Painel de QVGA TIANMA LCD,Painel de SVGA TIANMA LCD |
||
| Detalhe básico: | Fabricante | Nome do modelo | TM035KDH02 1 Compatível | |
|---|---|---|---|---|
| Tipo de painel | a-Si TFT-LCD, LCM | Outro nome | TS035KAAVD02-00 | |
| Tamanho do painel | 3.5 polegadas | Concebido para |
|
|
| Classificação máxima: | Temperatura OP | -20 ~ 70 °C | Temperatura ST | -30 ~ 80 °C |
| Informações Básicas: | Luminância | 200 cd/m2 (tipo) | Relação de contraste | 350: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | Às 12 horas. | Velocidade de resposta | 25 (tipo) ((Tr+Td) (ms) | |
| Ângulo de visão | 60/60/40/60 (tipo) | Modo de funcionamento | TN, normalmente branco, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.310" Wy:0.333 | Cor de suporte | 16.7M (6-bit + Dithering) |
| Temperatura da cor | 6610K | Uniformidade branca | 1.25/1.33 (tipo/máximo) (nove pontos) | |
| 1931 Gamut de cores: | Relação NTSC | 49% | sRGB | 67% de cobertura |
| Adobe RGB | Cobertura de 51% | DCI-P3 | Cobertura de 51% | |
| Rec.2020 | 37% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características do pixel: | Número de pixels | 320 ((RGB) × 240 [QVGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.073×0.219 mm | Pixel Pitch ((W × H) | 0.219 × 0,219 mm [115 PPI] | |
| Tamanho físico: | Visualização ativa | 70.08 ((W) × 52.56 ((H) mm | Em geral, Dim. | 76.9 ((W) × 63.9 ((H) mm |
| Abertura do bezel | 72.88 ((W) × 55.36 ((H) mm | Profundidade global | 20,8 ± 0,2 mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 4:3 | Estilo de forma | ||
| Outras informações: | Massas | 29.2g (tipo) | Superfície | Antiglare, revestimento duro (3H) |
| Análise inversa: | - Não, não. |
|---|---|
| Controlador de tempo (T-CON): | T-CON incorporado |
| Sinalização elétrica: | Corrente de entrada | - | Voltagem de entrada | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 35/50 mW (tipo/máximo) | Interface de sinal | RGB digital (8/24-bit) + SPI, CCIR601/656 | |||
| Voltagem lógica para sinais: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Características da interface: | Posição | - | Tipo físico | FPC | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| 1 colher | 0.5 mm | 54 pinos | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 70,08 ((W) × 52,56 ((H) mm, tamanho de contorno de 76,9 ((W) × 63,9 ((H) × 3 ((D) mm, tamanho de área de visualização de 72,88 ((W) × 55.36 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 29,2g (tipo).1 relação de contraste transmissor, 60/60/40/60 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 12 horas e tempo de resposta de 25 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits + Dithering para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 50% (NTSC).É adicionalmente necessário um controlador de luz de fundo externo. TM035KDH02 utiliza Digital RGB (8/24-bit) + SPI, CCIR601/656 como sistema de entrada de sinal, que é conectado por 54 pinos FPC com tensão de alimentação de 3.3V (Typ.).Para mais informações sobre o produto TM035KDH02 recomendamos que consulte a ficha de dados listada no PanelookTodos os detalhes das especificações são inseridos pelos engenheiros da Panelook de acordo com a folha de dados, mas não podemos garantir que as especificações listadas sejam inteiramente corretas.
