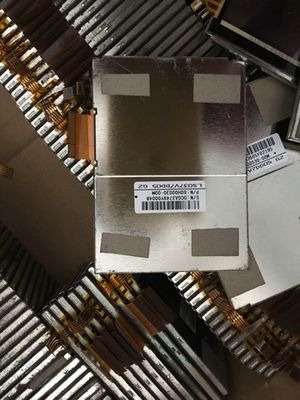

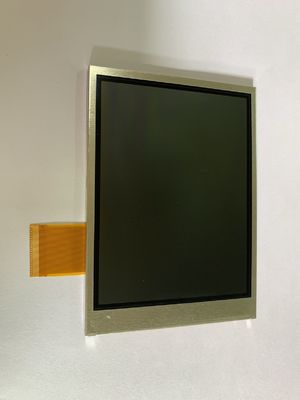

Detalhes do produto:
|
| Modelo: | LS037V7DD06R | LIGRIDADE: | 100 cd/m2 |
|---|---|---|---|
| Resolução: | 480 ((RGB) × 640, VGA, 217PPI | Tipo de painel: | CG-Silicon, LCM |
| Abertura da moldura: | 59.8 ((W) × 78.5 ((H) mm | Tamanho do esboço: | 65 ((W) × 90 ((H) mm |
| Tamanho: | 3,7" | Relação de sinal: | RGB paralelo (1 ch, 6 bits), 51 pinos FPC |
| Frequência: | 60Hz | Ambiente: | Temperatura de funcionamento: -10 ~ 60 °C; Temperatura de armazenamento: -20 ~ 70 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Exposição afiada de QVGA TFT LCD |
||
A série LS037 LS037V7DD06R LS037V7DD06 LS037V7DD05
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| Atividade: | LS037V7DD06R | CG-Silicon, LCM | - | |
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| -10 ~ 60 °C | -20 ~ 70 °C | - |
| Tamanho da tela: | 3.7" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 480 (RGB) × 640, VGA | Faixa Vertical RGB | 0.039 × 0,117 mm | 0.117 × 0,117 mm [217PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 56.16 × 74,88 mm | 59.8 × 78,5 mm | 65 × 90 mm | 3.35 mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 3:4 | Tipo de retrato | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 39.0g | - | - | ||
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/8.0/-4.0/-8.0V (tipo) ((VSHA/VSHD/VDD/VSSD/GVSS) | 5.5/2.3/0.7/0.6/0.1mA (tipo) ((ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
| Voltagem para sinais de exibição: | 0≤VIL≤0,2VSHD; 0,8VSHD≤VIH≤VSHD | |||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| RGB paralelo (1 ch, 6 bits) | FPC | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| 1 colher | 51 pinos | 0.3 mm | ||||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 100 cd/m2 (tipo) | TN, normalmente branco, transflectivo | 1001 (Típico) (Transmissor) 5 (Típico) (Refletor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às seis horas. | 40/40/40/40 (tipo) | 30/50 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 9480K | 262K (6-bit) | X:0.280; Y:0.300 | |
| Desempenho | Tecnologia 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | 40,0/6,0% (min./tipo) |
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 1 cadeia | - | |
| WLED Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 32.4/37.8V (tipo/máximo) | 15/20 mA (tipo/máximo) | 486 mW (tipo) | ||||
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| - Não, não. | Incluído na interface do sinal do painel | - | ||||
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Caixa de embalagem: | Montante | Peso | Tamanho (L × W × H) |
|---|---|---|---|
| 100 peças / caixa | 70,9 kg | 575×360×225 mm (L×W×H) |
LS037V7DD06R suporta exibição480 (RGB) × 640(VGA) com relação de aspecto de 3:4 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 56,16 mm, tamanho de contorno de 65 mm,dimensão da área de observação de 59.8 ((W) × 78.5 ((H) mm, peso líquido de 39.0g. Como um produto TN, normalmente branco, transflectivo LCM, LS037V7DD06R pode fornecer 100 cd/m2 de brilho de exibição 100:1 relação de contraste transmissível, 5:1 (tipo.) Relação de contraste refletor, 40/40/40/40 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 30/50 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada pontoEste produto adotou o WLED como sistema de iluminação de fundo, que foi colocado como tipo de luz Edge, sendo necessário um driver de iluminação de fundo externo.LS037V7DD06R utiliza RGB paralelo (1 ch, 6-bit) como é sinal de entrada de sistema, que conectado por 51 pinos FPC com tensão de alimentação de 5,0/3,3/8,0/-4,0/-8,0V (tipo.)
