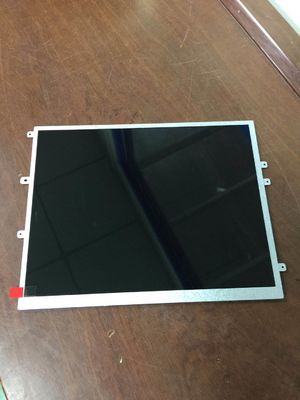

Detalhes do produto:
|
| Número do modelo: | Tm084sdhg01-00 | Marca: | Tianma |
|---|---|---|---|
| Tamanho: | 8.4 polegadas | Resolução: | 800 (RGB) ×600 (SVGA) 119PPI |
| Brilho: | 250 cd/m2 (tipo) | Tipo de lâmpada: | WLED |
| Interface de sinal: | LVDS | Ângulo de visão: | 70/70/60/70 (tipo.) (CR≥10) |
| Intervalo de temperatura: | Temperatura de armazenamento: -30 ~ 80 °C Temperatura de funcionamento: -20 ~ 70 °C | ||
| Destacar: | Painel de QVGA TIANMA LCD,Painel de SVGA TIANMA LCD |
||
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| TM084SDHG01-00 | a-Si TFT-LCD, LCM | - | ||
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho da tela: | 8.4" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 0.071×0.213 mm | 0.213 × 0,213 mm [119 PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 170.4 × 127,8 mm | 173.8×131,2 mm | 203 × 142,5 mm | 5.7±0,5 mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| TBD | - | Antiglare | ||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 250 cd/m2 (tipo) | TN, normalmente branco, transmissor | 5001 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às seis horas. | 70/70/60/70 (tipo) | 25 (tipo) ((Tr+Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| Uniformidade branca: | 1.33 (tipo) (nove pontos) | ||
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 50K ((Typ.) | 9S3P | Arquivo | - | |
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| Com LED Driver | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| E&T | O número de veículos deve ser igual ou superior a: | 1 colher | 4 pinos | 1.25 mm | ||
| Eletricidade do condutor WLED: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 12.0± 0,5 V | TBD | TBD | ||||
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | TBD | TBD | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| LVDS (1 ch, 6/8-bit) | Conector | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| Starconn | 107A20-0021RA-G3-R | 1 colher | 20 pinos | 10,0 mm | LVDS-20P1C8B-140A | |
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 170,4 ((W) × 127,8 ((H) mm, tamanho de contorno de 203 ((W) × 142,5 ((H) × 6,2 ((D) mm, tamanho de área de visualização de 173.8 ((W) × 131.2(H) mm, com tratamento de superfície de Antiglare, peso líquido de TBD. Como um produto TN, normalmente branco, LCM transmissor, TM084SDHG01-00 pode fornecer 250 cd/m2 de brilho de exibição 500:1 relação de contraste transmissor, 70/70/60/70 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 25 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores 50% (NTSC).Este produto adotou 9S3P WLED como é sistema de retroiluminação que foi colocado como Edge tipo de luz e têm um tempo de vida útil de 50K horasTM084SDHG01-00 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3,3V (Typ.)
