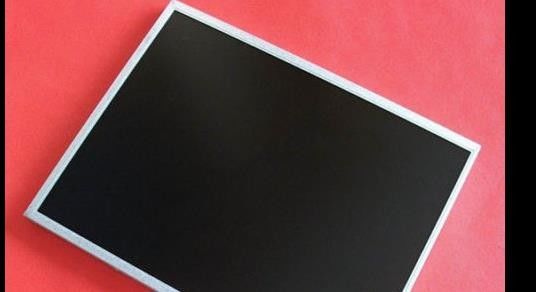

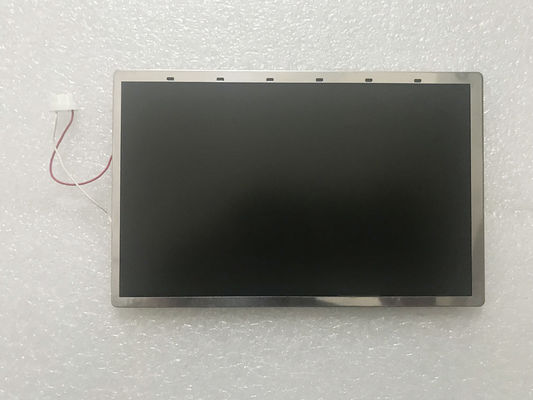

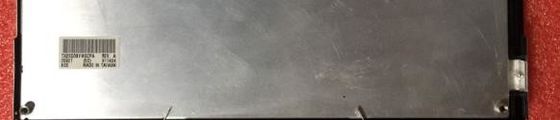

Detalhes do produto:
|
| Número do modelo: | TX23D38VM0CPA | Marca: | HITACHI |
|---|---|---|---|
| Tamanho: | 90,05 polegada | Resolução: | 800 ((RGB) × 480 (WVGA) 104PPI |
| LIGRIDADE: | ² de 800 cd/m (tipo.) | Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| TX23D38VM0CPA | a-Si TFT-LCD, LCM | - | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.0G (19,6 m/s2) |
| Tamanho do painel: | 9.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 480, WVGA | Faixa Vertical RGB | 00,08125 × 0,24375 mm | 0.24375×0.24375 mm [104PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 195×117 mm | 197.0 × 119,0 mm | 218 × 135 mm | 12.65 (tipo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 15:9 (W: H) | Tipo de paisagem | ||
| Tela sensível ao toque: | Pontos de contacto | Controlador TP e sinal | Sistema de Operação | Touch Tech |
| - | Sem controlador | - | Toque resistivo de 4 fios, F/G | |
| Fixação: | Orifícios de montagem traseiros (4-Ф2.88) | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 415 g (tipo) | Antiglare | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 400 cd/m2 (tipo) | IPS, normalmente preto, transmissor | 8001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 85/85/85/85 (tipo) | Simetria | 25 (tipo) ((Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 4855K | 16.7M (6-bit + Hi-FRC) | X:0.350; Y:0.360 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 60% | 74% | 59% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 62% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.33 (máximo) 9 pontos | ||
| Consumo de energia: | 8.46W (tipo) |
|---|---|
| Taxa de quadros | 60 Hz |
| Análise inversa: | - Não, não. |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 465/560mA (tipo/máximo) | 3.3V (tipo) | 1.5W (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | LVDS (1 ch, 8 bits) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-SEB20P-HF13E | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-110A | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | 3S7P | 70K ((Typ.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | SM08B-SRSS-TB | 1 colher | 10,0 mm | 8 pinos | BDE-8PINS-VVVNNGGG | |
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 580 ± 40 mA | 12.0V (tipo) | 6.96W (tipo) | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 195 ((W) × 117 ((H) mm, tamanho de contorno de 218 ((W) × 135 ((H) mm, tamanho de área de visualização de 197.0 ((W) × 119.0 ((H) mm,com tratamento superficial de Antiglare, peso líquido de 415g (tipo). Como um IPS, normalmente preto, produto LCM transmissor, TX23D38VM0CPA pode fornecer 400 cd/m2 de brilho de exibição 800: 1 relação de contraste transmissor, 85/85/85/85 (tipo.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 25 (Typ.) ((Tr+Td) ms. A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits + Hi-FRC para cada ponto,apresentando assim uma paleta de 16.7M cores, também com desempenho de gama de cores 60% (NTSC). Este produto adotou 3S7P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 70K horas,Com LED Driver. TX23D38VM0CPA utiliza LVDS (1 ch, 8-bit) como é sinal sistema de entrada, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (tipo
