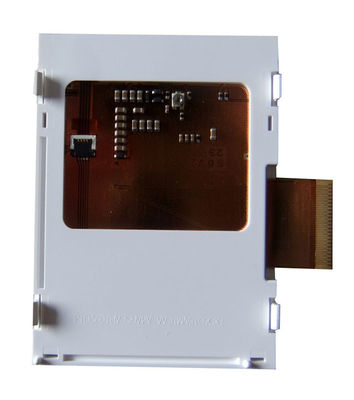

Detalhes do produto:
|
| Número do modelo: | TX06D15VM1EAA | Marca: | HITIACH |
|---|---|---|---|
| Tamanho: | 2.2 polegadas | Resolução: | 176 ((RGB) × 220, QCIF+, 128PPI |
| Brilho: | ² de 60 cd/m (tipo.) | Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Destacar: | Painel de VGA 76PPI TFT LCD,Painel de 45% NTSC TFT LCD |
||
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| TX06D15VM1EAA | a-Si TFT-LCD, LCM | - | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| - | -20 ~ 70 °C | -30 ~ 80 °C | - | |
| Concebido para: | ||||
| Características específicas: |
|
|||
| Observações: | 2 em 1 FPC | |||
| Tamanho do painel: | 2.2 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 176 ((RGB) × 220, QCIF+ | Faixa Vertical RGB | 0.066×0.198 mm | 0.198×0.198 mm [128PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 34.848×43,56 mm | - | 41.85 × 56 mm | 4.6 (tipo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 45 (W: H) | Tipo de retrato | ||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 13.8 g (tipo) | |||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 60 cd/m2 (tipo) | IPS, normalmente preto, transflectivo | 401 (Típico) (Transmissor) 15:1 (Típico) (Refletor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| - | Simetria | 35 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 3917K | 65K/262K | X:0.380; Y:0.360 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 17% | 24% | 18% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 17% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.30 (máximo) 9 pontos | ||
| Desempenho | Tipo 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | 15/20% (min./tipo) | |
| Análise inversa: | - Não, não. |
|---|---|
| Detalhes do D-IC: | HD66772 + HD66774S embutido |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| - | 2.8/2.8V (tipo) ((VCC/VCI) | - | ||||
| Voltagem para sinais de exibição: | -0,3V≤VIL≤0,15VCC; 0,7VCC≤VIH≤VCC | |||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | FPC | RGB paralelo + SPI | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| 1 colher | 45 pinos | |||||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | Paralelo | 1S3P | - | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Incluído na interface do sinal do painel | |||||
