Detalhes do produto:
|

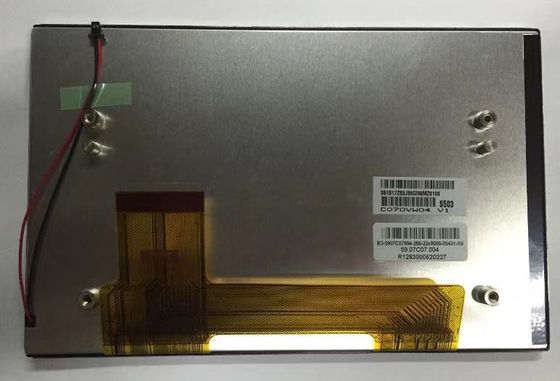

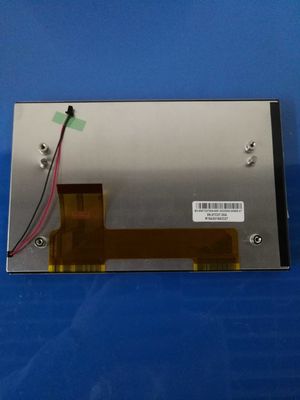

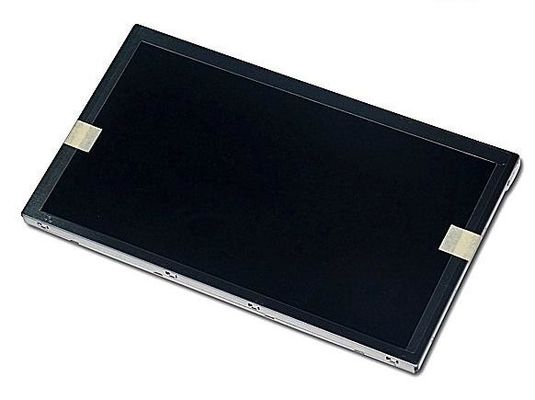

| Número do modelo: | C070VW04 V1 | Marca: | AUO |
|---|---|---|---|
| Tamanho: | 7 polegadas | Resolução: | 800×480 RGB |
| Brilho: | 450cd/m2 | Intervalo de temperatura: | Temperatura de armazenamento: -40 ~ 95 °C Temperatura de funcionamento: -30 ~ 85 °C |
| Ângulo de visão: | 80/80/80/80 (tipo) | ||
| Destacar: | Painel LCD industrial de LVDS,AUO transmissivo TFT LCD |
||
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| C070VW04 V1 | a-Si TFT-LCD, LCM | C070VW04 V.1 | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Tamanho do painel: | 7.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 480, WVGA | Faixa Vertical RGB | 0.0635×0.1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 152.4 × 91,44 mm | 154.2 × 93,24 mm | 1640,55 × 105,01 mm | 5.6/12.05 (tipo/máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 15:9 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem traseiros (4-M2.6) | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 145 g (tipo) | Antiglare | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 450 cd/m2 (tipo) | AMVA, normalmente preto, transmissor | 15001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 80/80/80/80 (tipo) | Simetria | 10/25 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6261K | 262K (6-bit) | X:0.318; Y:0.323 | |
| Variação de luminosidade: | 1.25 (máximo) 9 pontos | ||
| Consumo de energia: | 4.75W (tipo) |
|---|---|
| Taxa de quadros | 60 Hz |
| Análise inversa: | - Não, não. |
| Controlador de tempo (T-CON): | T-CON incorporado |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 6.7/26.0/0.15/0.2mA (tipo) ((IDD/IAIDD/IGH/IGL) | 3.2/12.5/15.0/-9.0V (tipo) ((VDD/AVDD/VGH/VGL) | - | ||||
| Voltagem para sinais de exibição: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | FPC | RGB paralelo (1 ch, 6 bits) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| 1 colher | 0.5 mm | 50 pinos | ||||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | Arquivo | 4S3P | 10K (min.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 80/90mA (tipo/máximo) | 14/16V (tipo/máximo) | |||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | SHR-02V-BK-B | 1 colher | 10,0 mm | 2 pinos | BLE-2PINS-AC | |
| Embalagem Caixa: | Montante | Peso | Tamanho da embalagem |
|---|---|---|---|
| 40 peças / caixa | 15 kg | 520×340×250 mm (L×W×H) |
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 152,4 ((W) × 91,44 ((H) mm, tamanho de contorno de 164,55 ((W) × 105,01 ((H) × 12,05 ((D) mm, tamanho de área de visualização de 154.2 ((W) × 93.24 ((H) mm, com tratamento de superfície de Antiglare, peso líquido de 145g (tipo). Como um AMVA, normalmente preto, produto LCM transmissor, C070VW04 V1 pode fornecer 450 cd/m2 brilho de exibição 1500:1 relação de contraste transmissor, 80/80/80/80 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 10/25 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada pontoEste produto adotou 4S3P WLED como sistema de retroiluminação que foi colocado como tipo de luz Edge e tem um tempo de vida útil de 10K horas,É adicionalmente necessário um controlador de luz de fundo externo. C070VW04 V1 utiliza Parallel RGB (1 ch, 6-bit) como sistema de entrada de sinal, que é conectado por 50 pinos FPC com tensão de alimentação de 3.2/12.5/15.0/-9.0V (Typ.) ((VDD/AVDD/VGH/VGL).
