Detalhes do produto:
|

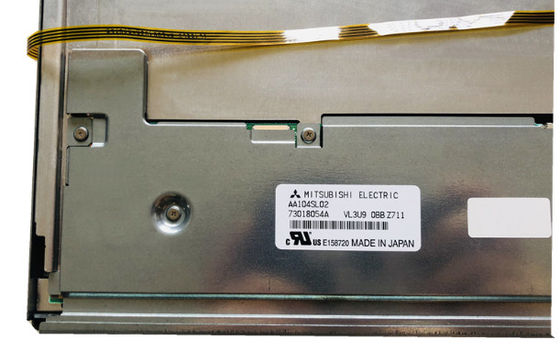

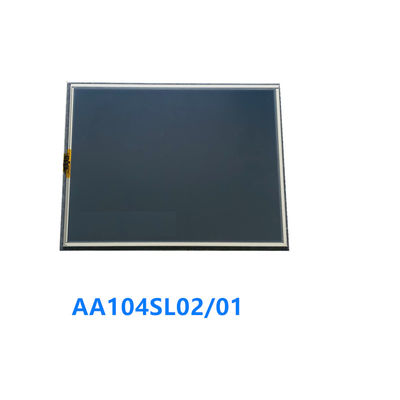

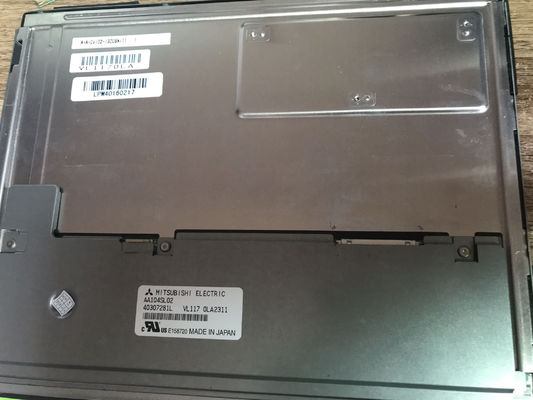

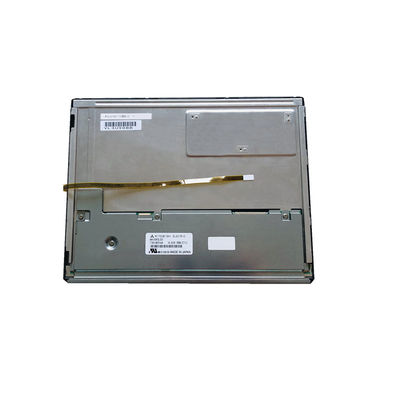

| Número do modelo: | AA104SL02 | Marca: | Mitsubishi |
|---|---|---|---|
| Tamanho: | 10.4 polegadas | Resolução: | 800 ((RGB) × 600 (SVGA) 96PPI |
| LIGRIDADE: | 700 cd/m2 (tipo) | Intervalo de temperatura: | Temperatura de armazenagem: -30 ~ 80 °C |
| Destacar: | Exposição de WLED FSTN LCD,Exposição industrial de WLED TFT |
||
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
 |
AA104SL02 | a-Si TFT-LCD, LCM | - | |
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Tamanho do painel: | 10.4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 00,088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 211.2 × 158,4 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 43 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem laterais (4-M3) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 465 g (tipo) | Antiglare, revestimento duro (3H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 700 cd/m2 (tipo) | TN, normalmente branco, transmissor | 7001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 80/80/80/60 (tipo) | Às seis horas. | 4/12 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 41% | 58% | 43% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 43% | 31% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.30 (max.) ((5 pontos) |
||
| Desempenho | Tipo 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | ||
| Consumo de energia: | 5.2W (tipo) | |
|---|---|---|
| Taxa de quadros | 60 HzAnálise inversa:
| Sim (180°) |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 300/430 mA (tipo/máximo) | 3.3V (tipo) | - | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| I-PEX | 20186-020E-11F | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-010H | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante |
Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 100K ((Tip.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pinH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1 colher | 1.25 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| "Fusores de transmissão" de potência igual ou superior a 300 W; | 12.0±1.2V | |||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 230 ((W) × 180.2 ((H) × 10 ((D) mm, tamanho de área de visualização de 215.4 ((W) × 161.8 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 465g (tipo). Como um produto TN, normalmente branco, LCM transmissor, AA104SL02 pode fornecer 700 cd/m2 de brilho de exibição 700:1 relação de contraste transmissor, 80/80/80/60 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 4/12 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 40% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 100K horasAA104SL02 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (tipo)
