Detalhes do produto:
|

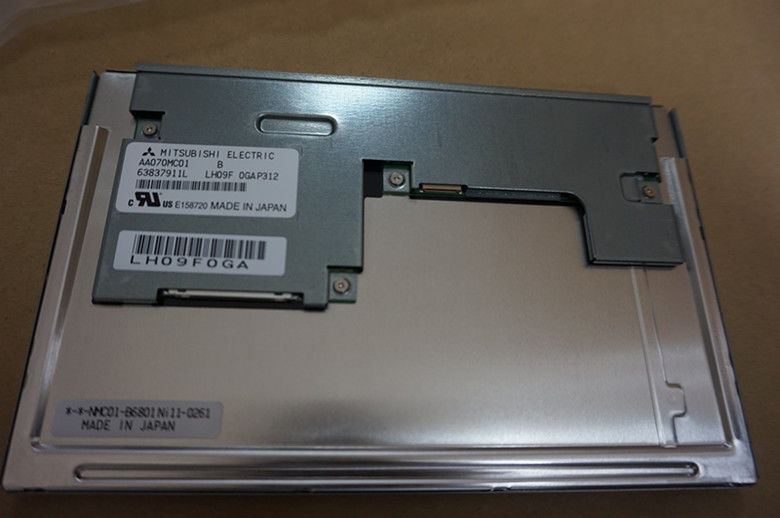

| Número do modelo: | AA070MC01 | Marca: | Mitsubishi |
|---|---|---|---|
| Tamanho: | 7.0 polegadas | Resolução: | 800×480 RGB |
| LIGRIDADE: | 1000 cd/m2 (tipo) | Intervalo de temperatura: | Temperatura de funcionamento: -30 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Destacar: | Exposição de WLED FSTN LCD,Exposição industrial de WLED TFT |
||
| Informações Básicas: | Marca | Modelo 1 Compatível | Tipo | Modelo Alias |
|---|---|---|---|---|
| AA070MC01 | a-Si TFT-LCD, LCM | T-55692D070H-LW-A-AAN | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Tamanho do painel: | 7.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 480, WVGA | Faixa Vertical RGB | 0.0635×0.1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 152.4 × 91,44 mm | 156.4 × 95,5 mm | 169.8 × 109,7 mm | 8.9±0,5 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 15:9 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem laterais (4-M2) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 200 g (tipo) |
Revestimento transparente e duro (3H)
|
||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 1000 cd/m2 (tipo) | SWV, normalmente preto, transmissor | 10001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 88/88/88/88 (tipo) | Simetria | 12/12 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 51% | 70% | 53% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.30 (max.) ((5 pontos) | ||
| Desempenho | Tipo 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | - | |
| Consumo de energia: | 5.1W (tipo) |
|---|---|
| Taxa de quadros | 60 Hz |
| Análise inversa: | Sim (180°) |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 280/450 mA (tipo/máximo) | 3.3V (tipo) | 0.92W (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-SEB20P-HFE | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-010H | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 100K ((Tip.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-S6P-HFE | 1 colher | 1.25 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 350/430 mA (tipo/máximo) | 12.0±1.2V | 4.2W (tipo) | ||||
AA070MC01 suporta a exibição800 ((RGB) × 480(WVGA) com proporção de aspecto de 15:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 152,4 ((W) × 91,44 ((H) mm, tamanho de contorno de 169,8 ((W) × 109.7 ((H) × 9.4 ((D) mm, tamanho da área de visualização de 156,4 ((W) × 95,5 ((H) mm, com tratamento de superfície de revestimento transparente e duro (3H), peso líquido de 200 g (tipo).AA070MC01 pode fornecer 1000 cd/m2 brilho do ecrã 10001:1 relação de contraste transmissor, 88/88/88/88 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 12/12 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 8 bits para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores 50% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 100K horasAA070MC01 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3,3V(Typ.).
