Detalhes do produto:
|

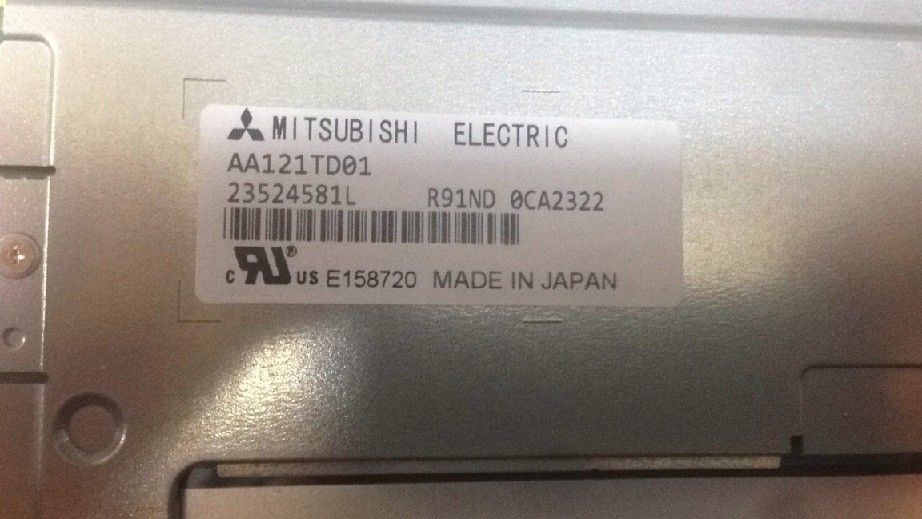

| Número do modelo: | AA121TD01 | Marca: | Mitsubishi |
|---|---|---|---|
| Tamanho: | 12.1 polegada | Resolução: | 1280 ((RGB) × 800 (WXGA) 124PPI |
| LIGRIDADE: | ² de 800 cd/m (tipo.) | Intervalo de temperatura: | Temperatura de armazenamento: -30 ~ 80 °C Temperatura de funcionamento: -30 ~ 80 °C |
| Destacar: | Exposição de WLED FSTN LCD,Exposição industrial de WLED TFT |
||
| Informações Básicas: | Marca | Modelo 1 Compatível | Tipo | Modelo Alias |
|---|---|---|---|---|
| AA121TD01 | a-Si TFT-LCD, LCM | T-55592D121J-LW-A-AAN | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Tamanho do painel: | 12.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1280 (RGB) × 800, WXGA | Faixa Vertical RGB | 0.068 × 0,204 mm | 0.204 × 0,204 mm [124PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 261.12 × 163,2 mm | 263.52 × 165,60 mm | 283 × 185,1 mm | 9.7±0,5 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:10 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem laterais (4-M3) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 620 g (tipo) | Antiglare, revestimento duro (3H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 800 cd/m2 (tipo) | TN, normalmente branco, transmissor | 7001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 80/80/80/60 (tipo) | Às seis horas. | 4/12 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 39% | 55% | 41% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.30 (max.) ((5 pontos) | ||
| Desempenho | Tipo 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | - | |
| Consumo de energia: | 9.4W (tipo) |
|---|---|
| Taxa de quadros | 60 Hz |
| Análise inversa: | Sim (180°) |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 470/770mA (tipo/máximo) | 3.3V (tipo) | - | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| I-PEX | 20186-020E-11F | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-010H | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda (lado inferior) | - | - | 100K ((Tip.) | - Não, não. | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-S6P-HFE | 1 colher | 1.25 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 650/890 mA (tipo/máximo) | 12.0±1.2V | |||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 261.12 ((W) × 163.2 ((H) mm, tamanho de contorno de 283 ((W) × 185.1 ((H) × 10.2 ((D) mm, tamanho de área de visualização de 263.52 ((W) × 165.60(H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 620g (tipo).:1 relação de contraste transmissível, ângulo de visão 80/80/80/60 (tipo) (CR≥10) (L/R/U/D), melhor direção de visão às 6 horas e tempo de resposta de 4/12 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 40% (NTSC).Este produto adotou WLED como é o sistema de iluminação de fundo que foi colocado como tipo de luz Edge (lado inferior) e têm um tempo de vida útil de 100K horasAA121TD01 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3,3V (Typ.).
