Detalhes do produto:
|
Tamanho diagonal: | 10,4 polegadas | Número do pixel: | 800 (RGB) ×600 [SVGA] 96PPI |
---|---|---|---|
Área de exposição: | 211,2 (H)×158.4 (V) milímetro | Tamanho do esboço: | 246,5 (W)×179.4 (H) milímetro |
Relação de sinal: | CMOS (1 ch, 6 mordidos), conector de 41 pinos | Máximo Avaliação: | -10 ~ °C 65 |
tipo do painel: | Um-si TFT LCD, LCM | Formato do pixel: | Listra vertical do RGB |
Superfície: | Revestimento antiofuscante, duro (3H), antirreflexo | Tipo da lâmpada: | 2 PCes CCFL, horas 50K, sem motorista |
Realçar: | LQ104S1DG21,Exposição afiada de 800×600 TFT LCD,10 |

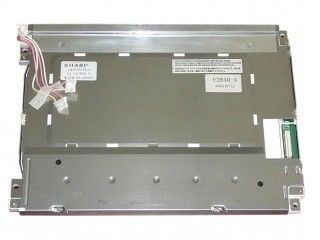

LQ104S1DG21 10,4 AVANÇAM TFT LCD AFIADO 800 (RGB) ×600, SVGA, 96PPI PIXEL -10 ~ painel industrial do LCD de 65 °C
1. Informação principal:
LQ104S1DG21 é 10,4” um produto diagonal do painel de exposição de TFT LCD do um-si de Afiado Corporaçõ (chamou daqui por diante Afiado), com um sistema integral do luminoso de CCFL, sem motorista do luminoso, sem tela táctil. Caracteriza uma variação da temperatura de funcionamento de -10 ~ 65°C, uma variação da temperatura do armazenamento de -30 ~ 70°C, e o nível máximo da vibração de 1.0G (² de 9,8 m/s). É características gerais é resumido por Panelook no seguinte: Lâmpada Repaceable, horas do ≥ 50K da vida, U/D, reverso de L/R, resíduo metálico, ÚLTIMA DATA DE ENVIO: 8 de julho de 2011. Baseado em suas características, Panelook recomenda que este modelo esteja aplicado etc. industrial
Tamanho do painel: | 10,4 polegadas | |||
---|---|---|---|---|
Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
800 (RGB) ×600, SVGA | Listra vertical do RGB | 0.088×0.264 milímetro | 0.264×0.264 milímetro [96PPI] | |
Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
211.2×158.4 milímetro | 214.6×162.4 milímetro | 246.5×179.4 milímetro | 15,5 (máximo) milímetros | |
Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
Retângulo liso | 4:3 (W: H) | Tipo da paisagem | - | |
Fixação: | Furos de montagem da cara (2-Φ3.4, 2-3.4×4.4) | |||
Outras características: | Tampa do painel | Peso | Superfície | |
- | 620g (máximo) | Revestimento antiofuscante, duro (3H), antirreflexo |
Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
---|---|---|---|---|---|---|
240/180mA (tipo.) (ICC) | 3.3/5.0V (tipo.) (VCC) | - | ||||
Tensão para sinais da exposição: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
Características da relação: | Posição | Tipo | Relação | |||
- | Conector | CMOS (1 ch, 6 mordidos) | ||||
Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos |
Pin Assignment |
HORAS | DF9MA-41P-1V | PCes 1 | 1,0 milímetros | 41 pinos | DRGB-41P1C6B-010A |
Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
---|---|---|---|---|---|---|
CCFL | Tipo da luz de borda (lado superior) | Reto | 2 PCes | 50K (mínimo) | Substituível | |
CCFL elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
3.5/6.0/7.0mA (mínimo/tipo. /Max.) | 467V (tipo.) | 5.6W (tipo.) | ||||
Tensão de ligação | Frequência da lâmpada | |||||
1000/1450V (máximo) (Ta=+25/-10℃) | 35/60/70 de quilohertz (mínimo/tipo. /Max.) | |||||
Características da relação: | Posição | Tipo | Motorista de CCFL | |||
- | Conector | Não | ||||
Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
JST | BHR-03VS-1 | 2 PCes | 4,0 milímetros | 3 pinos | BLL-3PINS-HNL |
5. FAQ:
Q1: Que é a qualidade de seu painel do LCD?
: Vária qualidade tal como 100% novo & OEM original novo, uma categoria LCD, um painel etc. do LCD.
Q2: Que é seus retorno e política de reembolso?
: Nós proporcionamos-lhe serviços pós-vendas excelentes, e prometemos-lhe a garantia de 6 meses após o envio para assegurá-lo um desempenho estável.
Q3: Quanto tempo é o prazo de execução?
: O prazo de execução é aproximadamente 1-3 dias de trabalho após o recibo de pagamento.
Q4: Como posso eu obter a cotação?
: Inquira por favor através de Skype, e-mail, de Whatsapp ou de telefone. Você obterá a resposta dentro de 24 horas.
