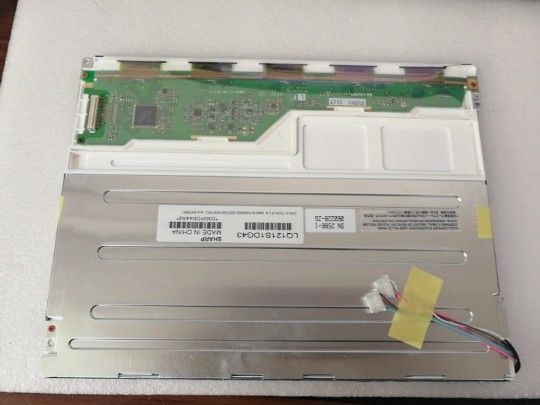

Detalhes do produto:
|
| tamanho do painel: | 12.1inch | Modelo do painel: | LQ121S1DG43 |
|---|---|---|---|
| BRILHO: | ² de 370 cd/m (tipo.) | DEFINIÇÃO: | 800 (RGB) ×600, SVGA, 82PPI |
| Tipo da lâmpada: | 2 PCes CCFL, horas 50K, sem motorista | Relação de sinal: | RGB paralelo (1 ch, bocado 6), conector de 41 pinos |
| Ângulo de visão: | 70/70/50/60 | Ambiente: | Temp de funcionamento.: -10 ~ °C 65; Temp do armazenamento.: -30 ~ °C 70 |
| Realçar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
Série LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| Informação básica: | Luminância | Modo do trabalho | Relação do contraste |
|---|---|---|---|
| ² de 370 cd/m (tipo.) | TN, normalmente branco, transmissivo | 450:1 (tipo.) (transmissivo) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| 6 horas | 70/70/50/60 (tipo.) (CR≥10) | 10/25 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor: | Cor do apoio | Coordenada da cor |
| 6485K | 262K (6-bit) | X: 0,313; Y: 0,329 | |
| 1931 cor Gamlt: | Relação de NTSC | cobertura do sRGB | Cobertura de Adobe RGB |
| 50% | 69% | 52% | |
| Cobertura DCI-P3 | Cobertura Rec.2020 | Observações | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1,25 (máximo) (5 pontos) | ||
| Tamanho da tela: | 12,1” | |||
|---|---|---|---|---|
| Características do pixel: | Número do pixel | Formato do pixel | Dot Pitch (H×V) | Passo do pixel (H×V) |
| 800 (RGB) ×600, SVGA | Listra vertical do RGB | 0.1025×0.3075 milímetro | 0.3075×0.3075 milímetro [82PPI] | |
| Tamanho mecânico: | Área de exposição (H×V) | Abertura da moldura (H×V) | Dimensão total (H×V) | Profundidade total |
| 246×184.5 milímetro | 249.0×187.5 milímetro | 276×209 milímetro | 11,0 (máximo) milímetros | |
| Características do esboço: | Forma do formulário | Prolongamento (H: V) | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 | Tipo da paisagem | ||
| Outras especs.: | Massa | Tampa do painel | Tratamento de superfície | |
| 660g (máximo) | - | Revestimento antiofuscantes, duros (3H) | ||
| Furos & suportes: | Furos de montagem da cara (2-Φ3.4, 2-R1.7) na moldura esquerda, direita | |||
| Características do luminoso: | Tipo | Posição | Vida (horas) | Uma quantidade | Forma | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo da luz de borda (lado superior) | 50K (mínimo) | 2 PCes | Reto | Substituível | |
| CCFL elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
| 583V (tipo.) | 3.0/6.0/6.5mA (mínimo/tipo. /Max.) | 7.0W (tipo.) | ||||
| Frequência de funcionamento | Tensão da partida | |||||
| 35/60/80 de quilohertz (mínimo/tipo. /Max.) | 1200/1500V (máximo) (Ta=+25/-10℃) | |||||
| Características da relação: | Motorista State de CCFL | Tipo físico | Posição da relação | |||
| Não | Conector | - | ||||
| Detalhe da relação | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
| JST | BHR-03VS-1 | 2 PCes | 3 pinos | 4,0 milímetros | BLL-3PINS-HNL | |
| Sinal elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo.) (VCC) | 380/230mA (tipo.) (ICC) | - | ||||
| Tensão para sinais da exposição: | VIL≤0.8V; 2.1V≤VIH | |||||
| Características da relação: | Tipo do sinal | Tipo físico | Posição da relação | |||
| RGB paralelo (1 ch, bocado 6) | Conector | - | ||||
| Detalhe da relação: | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
| PCes 1 | 41 pinos | 1,0 milímetros | DRGB-41P1C6B-010A | |||
LQ121S1DG43 apoia a exposição 800 (RGB) ×600 (SVGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 246 (W)×184.5 (H) milímetro, tamanho do esboço de 276 (W)×209 (H)×11 (D) milímetro, vendo um tamanho da área de 249,0 (W)×187.5 (H) milímetro, com o treament de superfície do revestimento antiofuscante, duro (3H), peso líquido de 660g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ121S1DG43 fornece a relação transimissive do contraste do 450:1 do brilho da exposição do ² de 370 cd/m, 70/70/50/60 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 10/25 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K, também com desempenho da gama 50% da cor (NTSC). Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado superior) e para ter uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
