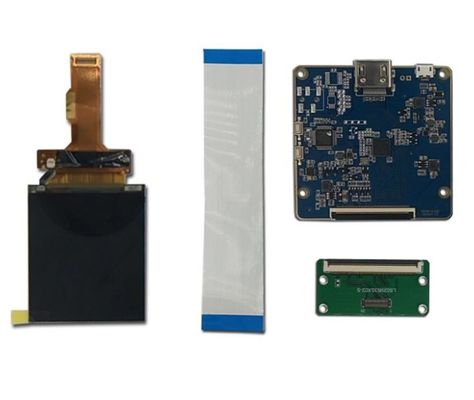

Detalhes do produto:
|
| tipo: | Afiado | Tamanho: | 2,9 polegadas |
|---|---|---|---|
| modelo: | LS029B3SX01 | Luminância: | ² de 300 cd/m (tipo.) |
| Ângulo de visão: | 80/80/80/80 (mínimo) (CR≥10) deixado/direito/acima/para baixo | Formato do pixel: | 1440 (RGB) ×1440 705PPI |
| Área ativa: | 51,84 (H)×51.84 (V) milímetro | Tipo da lâmpada: | WLED |
| Relação de sinal: | MIPI | Ambiente: | Temperatura de funcionamento: -20 ~ °C 60; Temperatura de armazenamento: -30 ~ °C 70 |
| Realçar: | Painel industrial de CCFL LVDS LCD,Exposição afiada de QVGA TFT LCD |
||
LS029 série LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
| Informação básica: | Tipo do painel | AFIADO | Modelo do painel | LS029B3SX01 |
|---|---|---|---|---|
| Tamanho diagonal | 2,9" | Aplicação | ||
| Tipo do painel | CG-silicone, LCM | Alias modelo | - | |
| Confiança: | Temp de funcionamento. | -20 ~ °C 60 | Temp do armazenamento. | -30 ~ °C 70 |
| Estado de RoHS | Avaliação da vibração | - |
| Informação básica: | Brilho | ² de 300 cd/m (tipo.) | Relação do contraste | 1100:1 (tipo.) (transmissivo) |
|---|---|---|---|---|
| Ângulo de visão | 80/80/80/80 (mínimo) (CR≥10) | Modo ótico | Mode2 novo, normalmente preto, transmissivo | |
| Sentido de vista | Simetria | Tempo de resposta | 11 (tipo.) (Tr+Td) (Senhora) | |
| Desempenho da cor: | Cromaticidade | Wx: 0,290; Wy: 0,315 | Números da cor | 16.7M (de 8 bits) |
| Temperatura de cor | 8139K | Uniformidade branca | 1,28 (mínimo) (9 pontos) | |
| 1931 cor Gamlt: | Relação de NTSC | 74% | sRGB | cobertura de 90% |
| Adobe RGB | cobertura de 75% | DCI-P3 | cobertura de 76% | |
| Rec.2020 | cobertura de 56% | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características do luminoso: | Forma da lâmpada | 2 cordas | Tipo da lâmpada | WLED | Tempo da vida | - |
|---|---|---|---|---|---|---|
| Substituição | - | Uma quantidade | 4S2P | Posição | Tipo da luz de borda | |
| Lâmpada elétrica: | Entrada da tensão | 11.6V (tipo.) | Entrada atual | 11/20mA (tipo. /Max.) | ||
| Consumo | 255.2mW (tipo.) | |||||
| Características da relação: | Tipo | Incluído na relação de sinal do painel | Posição | - | Motorista da lâmpada | Não |
| Características do pixel: | Formato do pixel | 1440 (RGB) ×1440 | Dot Pitch | 0.012×0.036 milímetro (H×V) |
|---|---|---|---|---|
| Configuração | Listra vertical do RGB | Passo do pixel | 0.036×0.036 milímetro (H×V) [705PPI] | |
| Tamanho mecânico: | Área de exposição | 51.84×51.84 milímetro (H×V) | Área da moldura | - |
| Esboce não ofuscante. | 54.24×59.02 milímetro (H×V) | Profundidade do esboço | 1.37±0.14 milímetro | |
| Características do esboço: | Fatora de formulários | Retângulo liso | Orientação | Tipo da paisagem |
| Prolongamento | 1:1 (H: V) | Dê forma ao estilo | ||
| Outras características: | Peso | 7.00g (tipo.) | Superfície | - |
| Varredura reversa: | Não |
|---|---|
| Detalhe de D-IC: | RODA DENTEADA NT35597 incorporado |
| Sistema de sinal: | MIPI (2 4 dos dados pistas do ch,) | Tensão da lógica | - | |||
|---|---|---|---|---|---|---|
| Sinal elétrico: | Entrada da tensão | 1.8/5.5/-5.5V (tipo.) (VDDI/VSP/VSN) | Entrada atual | 48/14/-14mA (tipo.) (IDD/ISP/ISN) | ||
| Características da relação: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Tipo | Modelo | Pin Pitch | Pinos | Uma quantidade | Configuração |
| JAE | WP7B-S040VA1 | 0,4 milímetros | 40 pinos | PCes 1 | ||
LS029B3SX01 apoia a exposição 1440 (RGB) ×1440 com prolongamento do 1:1 (W: H), cujos os pixéis são arranjados na listra vertical do RGB, de acordo com o cálculo de Panelook que está a uma densidade do pixel é 705 PPI. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 51,84 (W)×51.84 (H) milímetro, tamanho do esboço de 54,24 (W)×59.02 (H)×1.51 (D) milímetro, peso líquido de 7.00g (tipo.). Como um Mode2 novo, o produto normalmente preto, transmissivo de LCM, lata LS029B3SX01 fornece a relação transimissive do contraste do 1100:1 do brilho da exposição do ² de 300 cd/m, 80/80/80/80 (mínimo) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista na simetria, e o tempo de resposta (tipo.) (Tr+Td) da escala da Senhora 11 cinza ou do brilho do secundário-pixel são determinados com um sinal de 8 bits da escala cinzenta para cada ponto, assim apresentando uma paleta de cores de 16.7M, também com desempenho da gama 75% da cor (NTSC). Este produto adotou 4S2P WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda, motorista externo do luminoso é precisado adicionalmente. LS029B3SX01 utiliza MIPI (2 4 dos dados pistas do ch,) porque é o sistema de entrada do sinal, que conectou pelo conector de 40 pinos com a tensão de fonte de alimentação de 1.8/5.5/-5.5V (o tipo.)
