Detalhes do produto:
|
| Modelo do painel: | LQ035Q7DH01 | Tipo do painel: | Afiado |
|---|---|---|---|
| Definição: | 240 (RGB) ×320, QVGA, 113PPI | tamanho do painel: | 3.5inch |
| Relação de sinal: | RGB paralelo (1 ch, bocado 6), 50 pinos FPC | Tipo da lâmpada: | WLED, horas 10K, sem motorista |
| Brilho: | ² de 100cd/m | Ambiente: | Temp de funcionamento.: -10 ~ °C 70; Temp do armazenamento.: -25 ~ °C 70 |
| Realçar: | Painel afiado de 240×320RGB TFT LCD,painel afiado de 100cd/M2 TFT LCD,LQ035Q7DH01 |
||
LQ035 série LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Informação básica: | Tipo | Modelo | Tipo | Alias modelo |
|---|---|---|---|---|
| AFIADO | LQ035Q7DH01 | Um-si TFT LCD, LCM | - | |
| Confiança: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência da vibração |
| -10 ~ °C 70 | -25 ~ °C 70 | - |
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 100 cd/m (tipo.) | TN, normalmente branco, Transflective | 4:1 (transmissivo) do 70:1 (tipo.) (tipo.) (reflexivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 40/40/40/50 (tipo.) (CR≥2) | 6 horas | 30/50 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| - | 262K (6-bit) | - | |
| Desempenho: | tipo 3D | Visibilidade exterior | Reflectância |
| - | Luz solar legível | 2.5/4% (mínimo/tipo.) |
| Tamanho do painel: | 3,5 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 240 (RGB) ×320, QVGA | Listra vertical do RGB | 0.0745×0.2235 milímetro | 0.2235×0.2235 milímetro [113PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 53.64×71.52 milímetro | 57.4×75.2 milímetro | 65×86.2 milímetro | 4.0±0.2 milímetro | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 3:4 (W: H) | Tipo do retrato | ||
| Écran sensível: | Pontos do toque | Controlador do TP | Tipo do sinal | Tecnologia do toque |
| 1 ponto | Sem controlador do toque | - | toque 4-wire Resistive | |
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 45.0g (tipo.) | Revestimento duro (3H) | ||
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | - | ||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | FPC | RGB paralelo (1 ch, bocado 6) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| PCes 1 | 0,5 milímetros | 50 pinos | ||||
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda | - | - | 10K (tipo.) | - | |
| WLED elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 15/20mA (tipo. /Max.) | 21.6V (tipo.), 25.2V (máximo) | 324mW (tipo.) | ||||
| Características da relação: | Posição | Tipo | Motorista de WLED | |||
| - | Incluído na relação de sinal do painel | Não | ||||

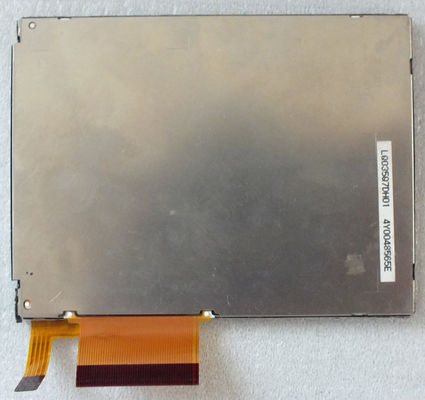

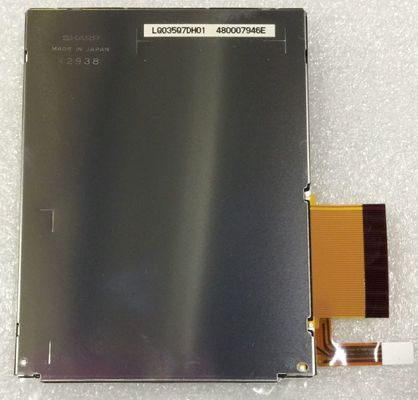

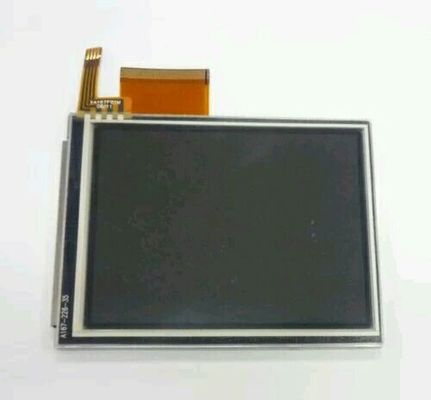

LQ035Q7DH01 é um produto diagonal da tela de exposição de TFT LCD do um-si de 3,5 polegadas de afiado, com um luminoso incorporado de WLED, sem motorista do luminoso, toque Resistive do fio do écran sensível 4. Com base na folha de dados a mais atrasada LCP-03015A da versão que foi liberada para fora em 10 21 2003, os apoios LQ035Q7DH01 indicam 240 (RGB) ×320 (QVGA) com prolongamento do 3:4 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 53,64 (W)×71.52 (H) milímetro, tamanho do esboço de 65 (W)×86.2 (H)×4.2 (D) milímetro, vendo um tamanho da área de 57,4 (W)×75.2 (H) milímetro, com o treament de superfície do revestimento duro (3H), o peso líquido de 45.0g (tipo.). Como um TN, normalmente branco, produto de Transflective LCM, lata LQ035Q7DH01 fornece a relação transimissive do contraste do 70:1 do brilho da exposição do ² de 100 cd/m, relação reflexiva do contraste do 4:1 (tipo.), 40/40/40/50 (tipo.) (CR≥2) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 30/50 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda e tem uma estadia da vida ativa das horas 10K, motorista externo do luminoso é precisado adicionalmente.
