Detalhes do produto:
|

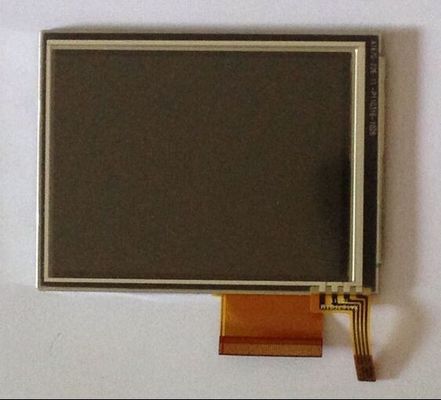

modelo: | LQ035Q7DH05 | Tipo: | Afiado |
---|---|---|---|
Formato do pixel: | 240 (RGB) ×320 [QVGA] 113PPI | Tamanho diagonal: | 3,5 polegadas |
Fonte luminosa: | WLED, SEM o motorista | Tipo de relação: | RGB paralelo (1 ch, 6 mordidos), 61 pinos FPC |
Luminância: | ² de 110 cd/m (tipo.) | Ambiente: | Temperatura de funcionamento: -10 ~ °C 70; Temperatura de armazenamento: -25 ~ °C 70 |
Realçar: | Exposição afiada de 240×320RGB TFT LCD,exposição afiada de 110cd/m2 TFT LCD,LQ035Q7DH05 |
LQ035 série LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
Tamanho do painel: | 3,5 polegadas | |||
---|---|---|---|---|
Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
240 (RGB) ×320, QVGA | Listra vertical do RGB | 0.0745×0.2235 milímetro | 0.2235×0.2235 milímetro [113PPI] | |
Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
53.64×71.52 milímetro | 57.4×75.2 milímetro | 65×86.2 milímetro | 4.0±0.2 milímetro | |
Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
Retângulo liso | 3:4 (W: H) | Tipo do retrato | ||
Écran sensível: | Pontos do toque | Controlador do TP | Tipo do sinal | Tecnologia do toque |
1 ponto | Sem controlador do toque | - | toque 4-wire Resistive | |
Outras características: | Tampa do painel | Peso | Superfície | |
- | 45.0g (tipo.) | Revestimento duro (3H) |
Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
---|---|---|---|
² de 110 cd/m (tipo.) | TN, normalmente branco, Transflective | 3:1 (transmissivo) do 95:1 (tipo.) (tipo.) (reflexivo) | |
Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
50/50/50/50 (tipo.) (CR≥2) | 6 horas | 15/30 (tipo.) (Tr/Td) (Senhora) | |
Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
6638K | 262K (6-bit) | X: 0,310; Y: 0,330 | |
1931 cor Gamlt: | Relação de NTSC | cobertura do sRGB | Cobertura de Adobe RGB |
29% | 39% | 30% | |
Cobertura DCI-P3 | Cobertura Rec.2020 | Observações | |
30% | 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variação da luminância: | 1.25/1.43 (tipo. /Max.) (9 pontos) | ||
Desempenho: | tipo 3D | Visibilidade exterior | Reflectância |
- | Luz solar legível | 2.5/4% (mínimo/tipo.) |
Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | - | ||||
Características da relação: | Posição | Tipo | Relação | |||
- | FPC | RGB paralelo (1 ch, bocado 6) | ||||
Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
PCes 1 | 0,3 milímetros | 61 pinos |
Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
---|---|---|---|---|---|---|
WLED | Tipo da luz de borda | - | - | - | - | |
WLED elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
15/20mA (tipo. /Max.) | 22.2/25.2V (tipo. /Max.) | 333mW (tipo.) | ||||
Características da relação: | Posição | Tipo | Motorista de WLED | |||
- | Incluído na relação de sinal do painel | Não |
LQ035Q7DH05 apoia a exposição 240 (RGB) ×320 (QVGA) com prolongamento do 3:4 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 53,64 (W)×71.52 (H) milímetro, tamanho do esboço de 65 (W)×86.2 (H)×4.2 (D) milímetro, vendo um tamanho da área de 57,4 (W)×75.2 (H) milímetro, com o treament de superfície do revestimento duro (3H), o peso líquido de 45.0g (tipo.). Como um TN, normalmente branco, produto de Transflective LCM, lata LQ035Q7DH05 fornece a relação transimissive do contraste do 95:1 do brilho da exposição do ² de 110 cd/m, relação reflexiva do contraste do 3:1 (tipo.), 50/50/50/50 (tipo.) (CR≥2) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 15/30 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K, também com desempenho da gama 29% da cor (NTSC). Este produto adotou WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda, motorista externo do luminoso é precisado adicionalmente.
