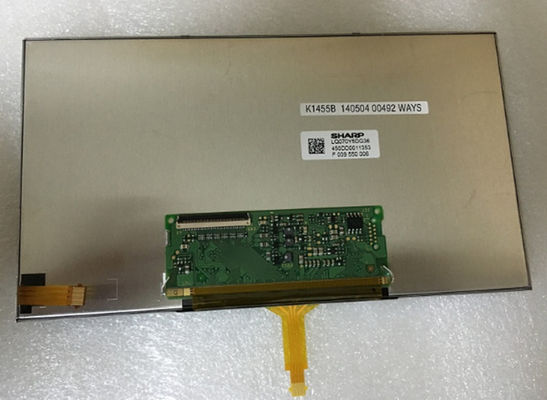

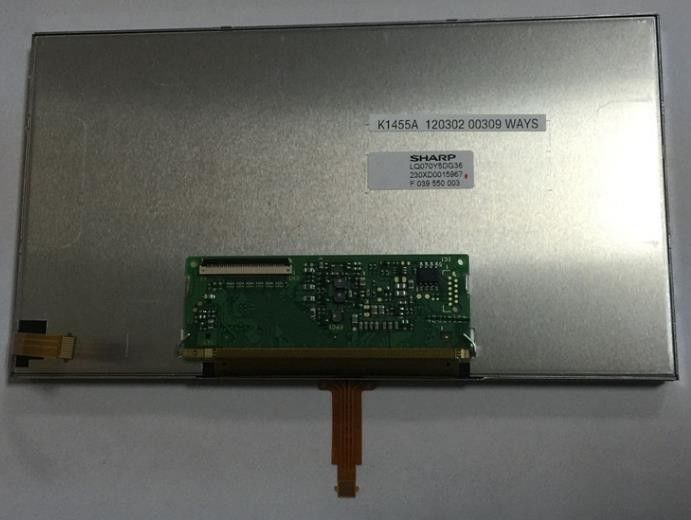

Detalhes do produto:
|
| Modelo de painel: | LQ070Y5DG36 | Tipo do painel: | Apertas |
|---|---|---|---|
| Brilho: | 485 cd/m2 (tipo) | Tamanho do painel: | 7 polegadas |
| Tipo de lâmpada: | 6S4P WLED, 10K horas, sem motorista | Interface de sinal: | Paralelo RGB (1 ch, 6 bits), 40 pinos Conector |
| Resolução: | 800×480 ((RGB), WVGA, 134PPI | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 85 °C; Temperatura de armazenamento: -40 ~ 85 °C; Nível de vibra |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
Série LQ070 Série LQ070Y5DG36 Série LQ070Y5DG30 Série LQ070Y5DG13 Série LQ070Y5DG12
| Características do pixel: | Formato de pixels | 800×480 ((RGB) [WVGA] | Pitch de ponto | 0.1955 × 0,057 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa horizontal RGB | Pitch de pixel | 0.1955 × 0,1955 mm (H × V) [134PPI] | |
| Tamanho mecânico: | Área de exibição | 156.4 × 82,08 mm (H × V) | Área de Bezel | - |
| Esboço Dim. | 165.2 × 92,4 mm (H × V) | Profundidade do contorno | 10.56±0,5 mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 179 (H:V) | Estilo de forma | ||
| Ecrã táctil: | Pontos de contacto | - | Sinais TP | - |
| Controlador TP | Sem controlador táctil | Ecrã táctil | Toque Resistivo de 4 fios | |
| Furtos e Brackets: | Sem | |||
| Outras características: | Peso | TBD | Superfície | - |
| Informações Básicas: | Brilho | 485 cd/m2 (tipo) | Relação de contraste | 1501 (min.) (Transmissão) |
|---|---|---|---|---|
| Ângulo de visão | 65/65/50/65 (tipo) | Modo óptico | TN, normalmente branco, transmissor | |
| Direção de visualização | - | Tempo de resposta | 20/30 (tipo) (Tr/Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.308" Wy:0.330 | Números de cores | 262K (6-bit) |
| Temperatura da cor | 6747K | Uniformidade branca | - |
| Frequência de quadros: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Controlador de tempo (T-CON): | T-CON incorporado |
| Características da luz de fundo: | Forma da lâmpada | 4 cordas | Tipo de lâmpada | WLED | Tempo de vida | 10K ((min.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 6S4P | Posição | Tipo de luz de borda | |
| Lâmpada Elétrica: | Voltagem de entrada | 20.5/22,2 V (tipo/máximo) | Input corrente | 30/35mA (tipo/máximo) | ||
| Consumo | 2.46W (tipo) | |||||
| Características da interface: | Tipo | FPC | Posição | - | Condutor de lâmpada | - Não, não. |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| 0.5 mm | 10 pinos | 1 colher | ||||
| Sistema de sinal: | RGB paralelo (1 ch, 6 bits) | Voltagem lógica | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3V (tipo) | Input corrente | - | ||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | 40FHY-RSM1-GAN-TF | 0.5 mm | 40 pinos | 1 colher | ||
LQ070Y5DG36 suporta exibição800×480 (RGB)(WVGA) com proporção de aspecto de 17:9 (W:H), cujos pixels estão dispostos em Faixa Horizontal RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 156,4 ((W) × 82,08 ((H) mm, tamanho de contorno de 165,2 ((W) × 92.4 ((H) × 11.06(D) mm, peso líquido de TBD. Como um TN, normalmente branco, produto LCM transmissor, LQ070Y5DG36 pode fornecer 485 cd/m2 de brilho de exibição 150:1 relação de contraste transmissor, 65/65/50/65 (tipo.) ((CR≥10) (L/R/U/D) ângulo de visãoA escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K.Este produto adotou 6S4P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 10K horas, é adicionalmente necessário um controlador de retroiluminação externo.
