Detalhes do produto:
|
| Tipo do painel: | Afiado | Modelo do painel: | LQ084V1DG22 |
|---|---|---|---|
| Tipo da lâmpada: | 1 PCes CCFL, horas 50K | Relação de sinal: | RGB paralelo (1 ch, 6 mordidos), conector de 31 pinos |
| BRILHO: | ² de 300 cd/m (tipo.) | tamanho do painel: | 8.4INCH |
| DEFINIÇÃO: | 640 (RGB) ×480, VGA, 94PPI | Ambiente: | Temp de funcionamento.: 0 ~ °C 55; Temp do armazenamento.: -25 ~ °C 70 |
| Realçar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||

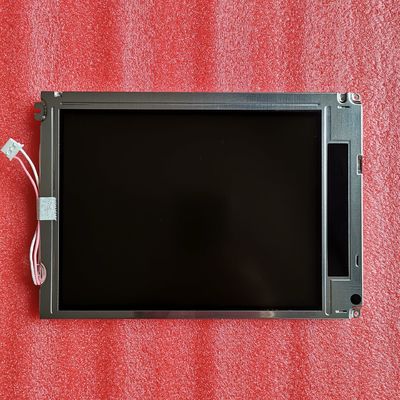

LQ084 série LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Tamanho do painel: | 8,4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 640 (RGB) ×480, VGA | Listra vertical do RGB | 0.089×0.270 milímetro | 0.267×0.270 milímetro [94PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 170.88×129.6 milímetro | 175.9×134.6 milímetro | 216×152.4 milímetro | 12,0 (tipo.) milímetros | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 (W: H) | Tipo da paisagem | ||
| Fixação: | Furos de montagem da cara (4 PCes) | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 410±20g | Antiofuscante (embaçamento 28%), revestimento duro (3H) | ||
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 300 cd/m (tipo.) | TN, normalmente branco, transmissivo | 250:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 55/55/55/40 (tipo.) (CR≥10) | 12 horas | 20/40 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 6172K | 262K (6-bit) | X: 0,319; Y: 0,329 | |
| Variação da luminância: | 1,45 (máximo) (5 pontos) | ||
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 410/460mA (tipo. /Max. VCC=3.3V) (ICC) | 3.3/5.0V (tipo.) (VCC) | - | ||||
| Tensão para sinais da exposição: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | Conector | RGB paralelo (1 ch, bocado 6) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| HORAS | DF9BA-31P-1V | PCes 1 | 1,0 milímetros | 31 pinos | DRGB-31P1C6B-010K | |
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | - | - | PCes 1 | 50K (tipo.) | - | |
| CCFL elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 2.0/6.0/6.5mA (mínimo/tipo. /Max.) | 4.1W (tipo.) | |||||
| Tensão de ligação | Frequência da lâmpada | |||||
| 1300/1500V (máximo) (Ta=+25/0℃) | 20/45/70 de quilohertz (mínimo/tipo. /Max.) | |||||
| Características da relação: | Posição | Tipo | Motorista de CCFL | |||
| - | Conector | |||||
| Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| JST | BHR-03VS-1 | PCes 1 | 4,0 milímetros | 3 pinos | BLL-3PINS-HNL | |
LQ084V1DG22 apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 170,88 (W)×129.6 (H) milímetro, tamanho do esboço de 216 (W)×152.4 (H) milímetro, vendo um tamanho da área de 175,9 (W)×134.6 (H) milímetro, com o treament de superfície de antiofuscante (embaçamento 28%), revestimento duro (3H), peso líquido de 410±20g. Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ084V1DG22 fornece a relação transimissive do contraste do 250:1 do brilho da exposição do ² de 300 cd/m, 55/55/55/40 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 12 horas, e o tempo de resposta de 20/40 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 1 os PCes CCFL porque é sistema do luminoso e para ter uma estadia da vida ativa das horas 50K.
