Detalhes do produto:
|
| Modelo: | LQ101R1SX01A | Tamanho diagonal: | 10,1 polegadas |
|---|---|---|---|
| Tipo: | Afiado | Luminância: | ² de 400 cd/m (tipo.) |
| Fonte luminosa: | WLED [7S6P], horas 10K, SEM o motorista | Tipo de relação: | MIPI (2 4 dos dados pistas do ch,) conector de 50 pinos |
| Formato do pixel: | 2560 (RGB) ×1600 [WQXGA] 299PPI | Ambiente: | Temperatura de funcionamento: 0 ~ °C 60; Temperatura de armazenamento: -20 ~ °C 70 |
| Realçar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
LQ101 série LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Tamanho do painel: | 10,1 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 2560 (RGB) ×1600, WQXGA | Listra vertical do RGB | 0.02825×0.08475 milímetro | 0.08475×0.08475 milímetro [299PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 216.96×135.6 milímetro | - | 228×148.5 milímetro | 1.88/4.60 (tipo. /Max.) milímetros | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 16:10 (W: H) | Tipo da paisagem | ||
| Fixação: | Sem | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 151±15g | Revestimento claro, duro | ||
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 400 cd/m (tipo.) | IPS, normalmente preto, transmissivo | 900:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 80/80/80/80 (mínimo) (CR≥10) | Simetria | 25 (tipo.) (Tr+Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 6485K | 16.7M (de 8 bits) | X: 0,313; Y: 0,329 | |
| 1931 cor Gamlt: | Relação de NTSC | cobertura do sRGB | Cobertura de Adobe RGB |
| 51% | 71% | 53% | |
| Cobertura DCI-P3 | Cobertura Rec.2020 | Observações | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação da luminância: | 1.25/1.40 (tipo. /Max.) (5 pontos) | ||
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 185/370mA (tipo. /Max.) | 3.3V (tipo.) | - | ||||
| Características da relação: | Posição | Tipo | Relação | |||
| Conector | MIPI (2 4 dos dados pistas do ch,) | |||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| I-PEX | 20525-050E-02 | PCes 1 | 0,4 milímetros | 50 pinos | ||
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda | 6 cordas | 7S6P | 10K (tipo.) | - | |
| WLED elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 20.0/21.0mA (tipo. /Max.) | 18.2/21.0/23.1V (mínimo/tipo. /Max.) | |||||
| Características da relação: | Posição | Tipo | Motorista de WLED | |||
| - | Incluído na relação de sinal do painel | Não | ||||

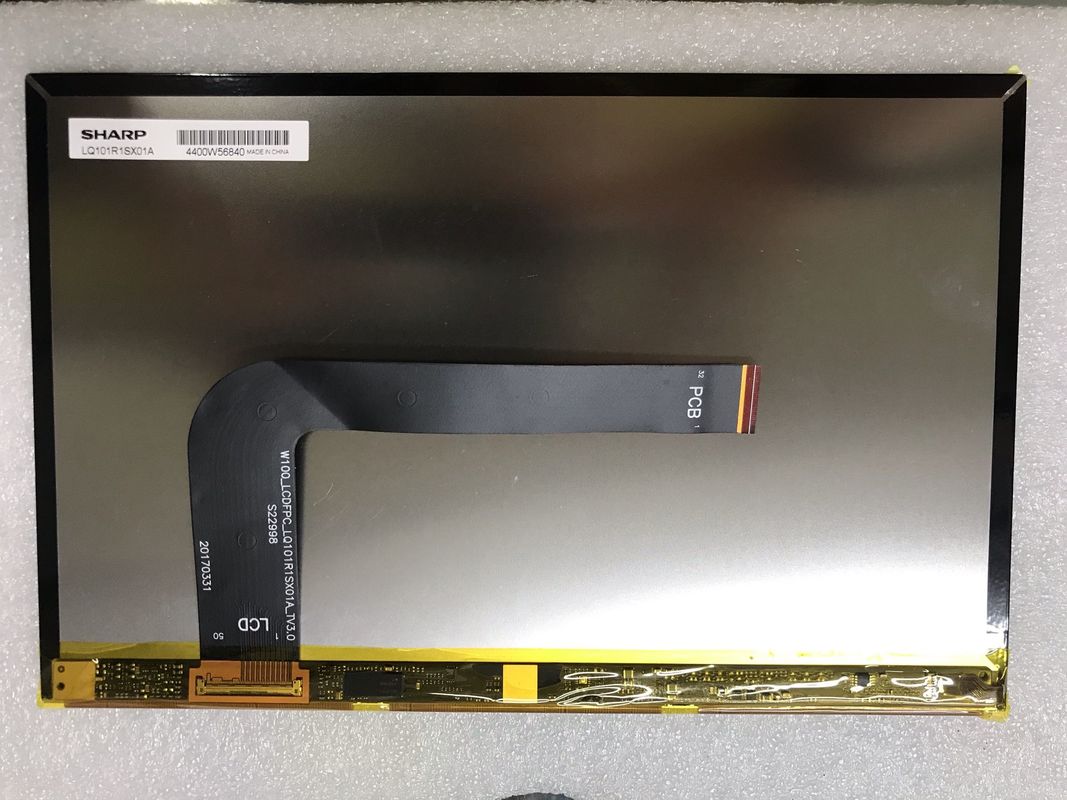

LQ101R1SX01A apoia a exposição 2560 (RGB) ×1600 (WQXGA) com prolongamento do 16:10 (W: H), cujos os pixéis são arranjados na listra vertical do RGB, de acordo com o cálculo de Panelook que está a uma densidade do pixel é 299 PPI. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 216,96 (W)×135.6 (H) milímetro, tamanho do esboço de 228 (W)×148.5 (H)×4.6 (D) milímetro, com o treament de superfície do revestimento claro, duro, peso líquido de 151±15g. Como um IPS, o produto normalmente preto, transmissivo de LCM, lata de LQ101R1SX01A fornece a relação transimissive do contraste do 900:1 do brilho da exposição do ² de 400 cd/m, 80/80/80/80 (mínimo) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista na simetria, e o tempo de resposta (tipo.) (Tr+Td) da escala da Senhora 25 cinza ou do brilho do secundário-pixel são determinados com um sinal de 8 bits da escala cinzenta para cada ponto, assim apresentando uma paleta de cores de 16.7M, também com desempenho da gama 50% da cor (NTSC). Este produto adotou 7S6P WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda e tem uma estadia da vida ativa das horas 10K, motorista externo do luminoso é precisado adicionalmente.
