Detalhes do produto:
|
| Tipo do painel: | Apertas | Modelo de painel: | LQ104S1LG81 |
|---|---|---|---|
| Resolução: | 800 ((RGB) × 600, SVGA, 96PPI | Brilho: | ² de 420 cd/m (tipo.) |
| Tamanho do painel: | 10,4” | Interface de sinal: | LVDS (1 ch, 6 mordidos), conector de 20 pinos |
| Tipo de lâmpada: | WLED, 50K horas, com LED Driver | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 S1LG82 S1LG81 S1LG76 S1LG75 S1LG61
| Informações Básicas: | Luminância | 420 cd/m2 (tipo) | Relação de contraste | 600: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | Às seis horas. | Velocidade de resposta | 35 (tipo) (Tr+Td) (ms) | |
| Ângulo de visão | 70/70/50/70 (tipo) | Modo de funcionamento | TN, normalmente branco, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.310" Wy:0.335 | Cor de suporte | 262K (6-bit) |
| Temperatura da cor | 6593K | Uniformidade branca | 1.33 (Max.) ((5 pontos) | |
| 1931 Color Gamlt: | Relação NTSC | 42% | sRGB | 60% de cobertura |
| Adobe RGB | 44% de cobertura | DCI-P3 | 44% de cobertura | |
| Rec.2020 | 32% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características do pixel: | Número de pixels | 800 ((RGB) × 600 [SVGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,088 × 0,264 mm | Pixel Pitch ((W × H) | 0.264 × 0,264 mm [96PPI] | |
| Tamanho físico: | Visualização ativa | 211.2 ((W) × 158.4 ((H) mm | Em geral, Dim. | 246.5 ((W) × 179.3 ((H) mm |
| Abertura do bezel | 214.6 ((W) × 162.4 ((H) mm | Profundidade global | 13.0 (máximo) mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 4:3 | Estilo de forma | ||
| Fixação: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7) | |||
| Outras informações: | Massas | 500 g (máximo) | Superfície | Antiglare, revestimento duro (3H) |
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | Sim (L/R) |
| Sinalização elétrica: | Corrente de entrada | 240/360mA (tipo/máximo) | Voltagem de entrada | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interface de sinal | LVDS (1 ch, 6 bits) | |||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JAE | FI-SEB20P-HFE | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C6B-070F | |
| Características da lâmpada: | Forma da lâmpada | - | Tipo de lâmpada | WLED | Posição | Tipo de luz de borda |
|---|---|---|---|---|---|---|
| Intercâmbio | - | Montante | - | A vida | 50K (Type) (Horas) | |
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Detalhes da interface: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JST | SM06B-SHLS-TF | 1 colher | 10,0 mm | 6 pinos | ||
| Controlador de luz de fundo: | Com LED Driver | |||||
| Motorista elétrico: | Corrente de entrada | 440/460mA (tipo/máximo) | Voltagem de entrada | 12.0V (tipo) | ||

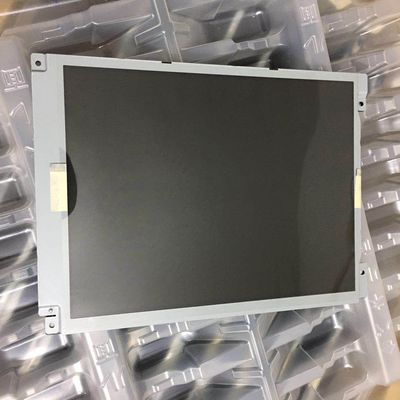

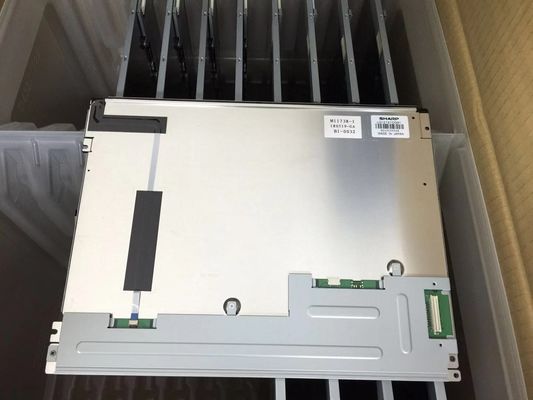

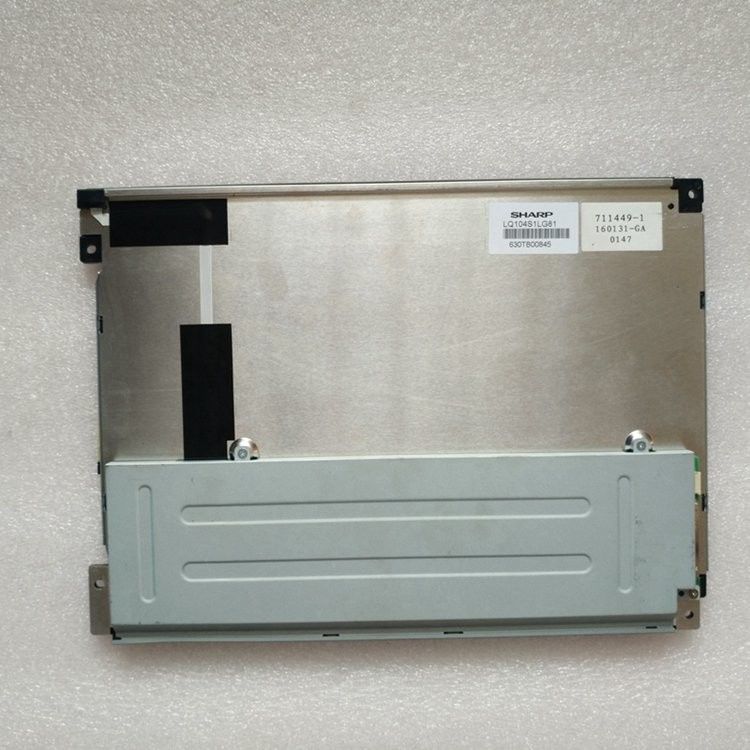

LQ104S1LG81 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246.5 ((W) × 179.3 ((H) × 13 ((D) mm, com área de visualização de 214,6 mm × 162,4 mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 500 g (máximo).LQ104S1LG81 pode fornecer 420 cd/m2 brilho de exibição 6001:1 relação de contraste transmissor, ângulo de visão 70/70/50/70 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 35 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K, também com desempenho de gama de cores de 42% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 50K horas, com LED Driver.
