Detalhes do produto:
|
| Tamanho diagonal: | 12,1 POLEGADAS | Modelo: | LQ121S1LG41 |
|---|---|---|---|
| Luminância: | ² de 370cd/m | Formato do pixel: | 800 (RGB) ×600 [SVGA] 82PPI |
| Tipo de relação: | LVDS (1 ch, bocado 6), conector de 20 pinos | Fonte luminosa: | CCFL [2 PCes], horas 50K, SEM o motorista |
| Ambiente: | Temperatura de funcionamento: -10 ~ °C 65; Temperatura de armazenamento: -30 ~ °C 70 | Ângulo de visão: | 70/70/50/60 |
| Realçar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
LQ121 série LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
| Tamanho do painel: | 12,1 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 800 (RGB) ×600, SVGA | Listra vertical do RGB | 0.1025×0.3075 milímetro | 0.3075×0.3075 milímetro [82PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 246×184.5 milímetro | 249.0×187.5 milímetro | 276×209 milímetro | 11,0 (máximo) milímetros | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 (W: H) | Tipo da paisagem | ||
| Fixação: | Furos de montagem da cara (2-Φ3.4, 2-R1.7) na moldura esquerda, direita | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 660g (máximo) | Revestimento antiofuscantes, duros (3H) | ||
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 370 cd/m (tipo.) | TN, normalmente branco, transmissivo | 450:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 70/70/50/60 (tipo.) (CR≥10) | 6 horas | 10/30 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 6485K | 262K (6-bit) | X: 0,313; Y: 0,329 | |
| 1931 cor Gamlt: | Relação de NTSC | cobertura do sRGB | Cobertura de Adobe RGB |
| 50% | 69% | 52% | |
| Cobertura DCI-P3 | Cobertura Rec.2020 | Observações | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação da luminância: | 1,25 (máximo) (5 pontos) | ||
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 380/230mA (tipo.) (3.3/5.0V) | 3.3/5.0V (tipo.) | - | ||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | Conector | LVDS (1 ch, 6 mordidos) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| JAE | FI-SE20M | PCes 1 | 1,25 milímetros | 20 pinos | LVDS-20P1C6B-070D | |
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo da luz de borda (lado superior) | Reto | 2 PCes | 50K (mínimo) | Substituível (LQ0DDB5399) | |
| CCFL elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 3.0/6.0/6.5mA (mínimo/tipo. /Max.) | 583V (tipo.) | 7.0W (tipo.) | ||||
| Tensão de ligação | Frequência da lâmpada | |||||
| 1200/1500V (máximo) (Ta=+25/-10℃) | 40/60/80 de quilohertz (mínimo/tipo. /Max.) | |||||
| Características da relação: | Posição | Tipo | Motorista de CCFL | |||
| - | Conector | Não | ||||
| Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| JST | BHR-03VS-1 | 2 PCes | 4,0 milímetros | 3 pinos | BLL-3PINS-HNL | |

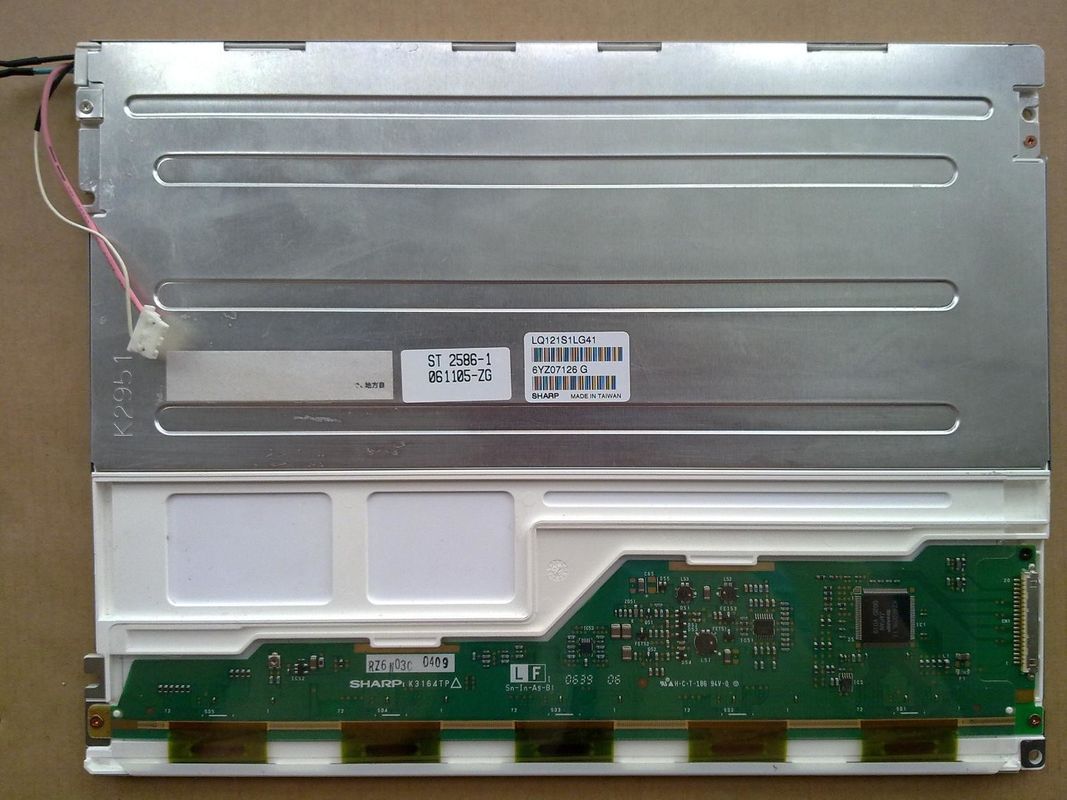

LQ121S1LG41 apoia a exposição 800 (RGB) ×600 (SVGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 246 (W)×184.5 (H) milímetro, tamanho do esboço de 276 (W)×209 (H)×11 (D) milímetro, vendo um tamanho da área de 249,0 (W)×187.5 (H) milímetro, com o treament de superfície do revestimento antiofuscante, duro (3H), peso líquido de 660g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ121S1LG41 fornece a relação transimissive do contraste do 450:1 do brilho da exposição do ² de 370 cd/m, 70/70/50/60 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 10/30 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K, também com desempenho da gama 50% da cor (NTSC). Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado superior) e para ter uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
