Detalhes do produto:
|

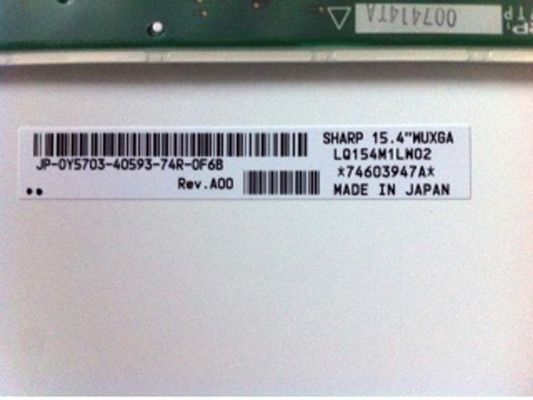

| Formato do pixel: | 1920 (RGB) ×1200 | Modelo: | LQ154M1LW02 |
|---|---|---|---|
| Tamanho diagonal: | 15,4 polegadas | Luminância: | ² de 200 cd/m (tipo.) |
| Ângulo de visão: | 70/70/50/60 (tipo.) (CR≥10) | Fonte de luz: | CCFL 1 pcs, 10K horas, com inversor |
| Tipo de interface: | LVDS (2 ch, 6 bits), 30 pinos Conector | Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; Temperatura de armazenamento: -25 ~ 60 °C |
| Destacar: | Painel industrial de XGA LCD,Tela afiada de SVGA TFT LCD |
||
| Detalhe básico: | Fabricante | Atividade: | Nome do modelo | LQ154M1LW02 1 Compatível |
|---|---|---|---|---|
| Tipo de painel | a-Si TFT-LCD, LCM | Outro nome | SHP139F | |
| Tamanho do painel | 15.4 polegadas | Concebido para | ||
| Classificação máxima: | Temperatura OP | 0 ~ 50 °C | Temperatura ST | -25 ~ 60 °C |
| Nível de vibração | 1.0G (9,8 m/s2) | RoHS | - |
| Informações Básicas: | Luminância | 200 cd/m2 (tipo) | Relação de contraste | 400: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | Às seis horas. | Velocidade de resposta | 10/25 (Max.) ((Tr/Td) (ms) | |
| Ângulo de visão | 70/70/50/60 (tipo) | Modo de funcionamento | TN, normalmente branco, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.313" Wy:0.329 | Cor de suporte | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | 1.45 (max.) ((5 pontos) |
| Características do pixel: | Número de pixels | 1920 ((RGB) × 1200 [WUXGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,0575 × 0,1725 mm | Pixel Pitch ((W × H) | 0.1725×0.1725 mm [147PPI] | |
| Tamanho físico: | Visualização ativa | 331.2 ((W) × 207 ((H) mm | Em geral, Dim. | 344 ((W) × 240 ((H) mm |
| Abertura do bezel | - | Profundidade global | 6.5 (máximo) mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 16:10 | Estilo de forma | Cuneia (PCBA dobrada, T≥5,2 mm) | |
| Fixação: | Orifícios de montagem laterais (8-M2) na borda esquerda e direita; Orifícios de montagem facial (6 pcs) em caraças para cima e para baixo | |||
| Outras informações: | Massas | 650 g (máximo) | Superfície | Antiglare, revestimento duro (2H), Reflexão 1,7% (máximo) |
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | - Não, não. |
| Sinalização elétrica: | Corrente de entrada | 720 mA (tipo) | Voltagem de entrada | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interface de sinal | LVDS (2 ch, 6 bits) | |||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JAE | FI-XB30SL-HF10 | 1 colher | 10,0 mm | 30 pinos | LVDS-30P2C6B-020C | |
| Características da lâmpada: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Posição | Tipo de luz de borda (lado inferior) |
|---|---|---|---|---|---|---|
| Intercâmbio | - | Montante | 1 colher | A vida | 10K ((min.) (horas) | |
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Detalhes da interface: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| HONDA | LVC-D20SFYG | 1 colher | 0.5 mm | 20 pinos | ||
| Controlador de luz de fundo: | Com inversor | |||||
| Motorista elétrico: | Corrente de entrada | - | Voltagem de entrada | 9.0/21.0V (min./máximo) | ||

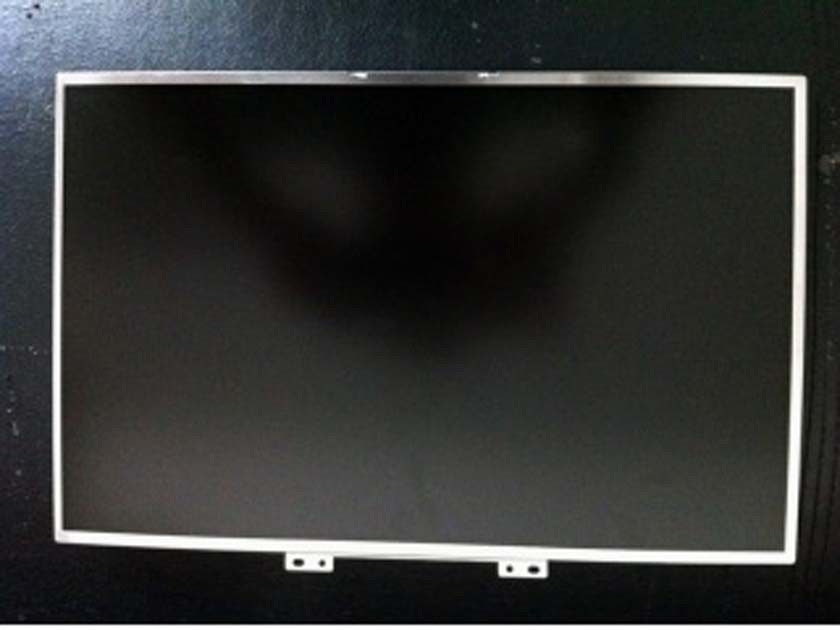

LQ154M1LW02 suporta exibição1920 ((RGB) × 1200(WUXGA) com proporção de aspecto de 16:10 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 331.2 ((W) × 207 ((H) mm, tamanho de contorno de 344 ((W) × 240 ((H) × 6.5 ((D) mm, com tratamento de superfície de Antiglare, revestimento duro (2H), Reflexão 1,7% (Max.), peso líquido de 650g (Max.), tipo de forma de cunha (PCBA Bent, T≥5,2mm).Produto LCM transmissor, LQ154M1LW02 pode fornecer 200 cd/m2 brilho de exibição 400: 1 relação de contraste transmissor, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão às 6 horas,e tempo de resposta de 10/25 (máximoA escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K.
