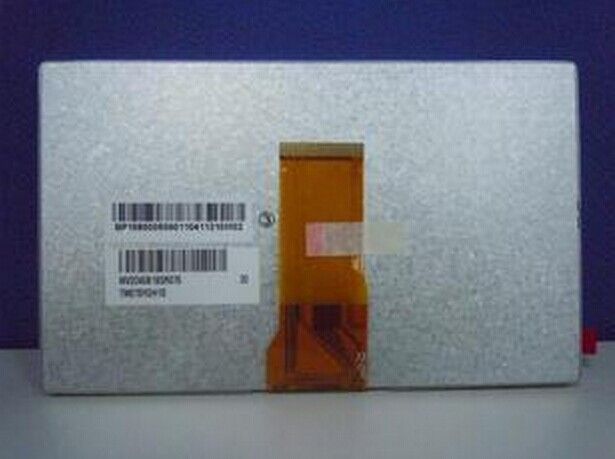

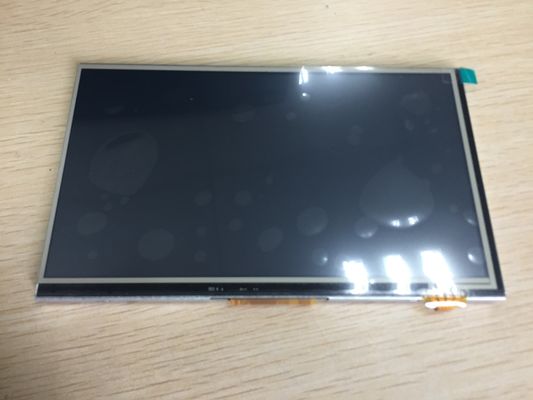

Detalhes do produto:
|
| Número do modelo: | TM070RDHG71 | Marca: | Tianma |
|---|---|---|---|
| Tamanho: | 7.0 polegadas | Resolução: | 800 ((RGB) × 480, WVGA, 134PPI |
| Brilho: | 555 cd/m2 (tipo) | Ângulo de visão: | 88/88/88/88 (tipo.) (CR≥10) |
| Intervalo de temperatura: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C | Tipo de lâmpada: | WLED |
| Interface de sinal: | LVDS | ||
| Destacar: | Painel de QVGA TIANMA LCD,Painel de SVGA TIANMA LCD |
||
| Informações básicas: | Marca do painel | Modelo de painel | TM070RDHG71 | |
|---|---|---|---|---|
| Tamanho diagonal | 7.0" | Aplicação |
|
|
| Tipo de painel | a-Si TFT-LCD, LCM | Modelo Alias | - | |
| Confiabilidade: | Temporário operacional. | -20 ~ 70 °C | Temperatura de armazenamento. | -30 ~ 80 °C |
| Características do pixel: | Formato de pixels | 800 ((RGB) × 480 [WVGA] | Pitch de ponto | 0.0642 × 0,1790 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.1926 × 0,1790 mm (H × V) [134PPI] | |
| Tamanho mecânico: | Área de exibição | 154.08 × 85,92 mm (H × V) | Área de Bezel | - |
| Esboço Dim. | 164.9 × 100 mm (H × V) | Profundidade do contorno | 50,7 ± 0,3 mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 169 (H:V) | Estilo de forma | ||
| Furtos e Brackets: | Com você | |||
| Outras características: | Peso | 156 g (tipo) | Superfície | Antiglare |
| Informações Básicas: | Brilho | 555 cd/m2 (tipo) | Relação de contraste | 9001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 88/88/88/88 (tipo) | Modo óptico | SFT, normalmente preto, transmissor | |
| Direção de visualização | Simetria | Tempo de resposta | 30 (tipo) (Tr+Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.308" Wy:0.332 | Números de cores | 16.7M (8-bit) |
| Temperatura da cor | 6727K | Uniformidade branca | 1.25/1.33 (tipo/máximo) (nove pontos) | |
| 1931 Gamut de cores: | Relação NTSC | 71% | sRGB | 95% de cobertura |
| Adobe RGB | 73% de cobertura | DCI-P3 | 73% de cobertura | |
| Rec.2020 | 53% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frequência de quadros: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Detalhes do D-IC: | O COG incorporado HX8282-A02 + HX8664-B |
| Controlador de tempo (T-CON): | T-CON incorporado |
| Características da luz de fundo: | Forma da lâmpada | Arquivo | Tipo de lâmpada | WLED | Tempo de vida | 20K ((Tip.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 3S9P | Posição | Tipo de luz de borda | |
| Lâmpada Elétrica: | Voltagem de entrada | 9.3±0.3V | Input corrente | 180 mA (tipo) | ||
| Consumo | 10,67±0,05 W | |||||
| Características da interface: | Tipo | Incluído na interface do sinal | Posição | - | Condutor de lâmpada | - Não, não. |
| Sistema de sinal: | RGB paralelo (1 ch, 6/8-bit) | Voltagem lógica | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | Input corrente | - | ||
| Características da interface: | Tipo | FPC | Posição | - | ||
| Detalhes do FPC: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| 0.5 mm | 50 pinos | 1 colher | ||||
O modelo tem uma área ativa de 154,08 ((W) × 85,92 ((H) mm, tamanho de contorno de 164,9 ((W) × 100 ((H) × 6 ((D) mm,com tratamento superficial de AntiglareComo um produto SFT, normalmente preto, transmissor LCM, o TM070RDHG71 pode fornecer 555 cd/m2 de brilho de exibição 900:1 relação de contraste transmissor, 88/88/88/88 (tipo.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria, e tempo de resposta de 30 (Typ.) ((Tr+Td) ms. A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto,apresentando assim uma paleta de 16.7M cores, também com desempenho de gama de cores 70% (NTSC). Este produto adotou 3S9P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 20K horas,É adicionalmente necessário um controlador de luz de fundo externo. TM070RDHG71 utiliza Parallel RGB (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 50 pinos FPC com tensão de alimentação de 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL)
