Detalhes do produto:
|
| modelo: | LS026B8PX02 | tipo: | Afiado |
|---|---|---|---|
| Formato: | 240 (RGB) ×400 [WQVGA] 180PPI | Tamanho: | 2,6 polegadas |
| Tipo: | CG-silicone, LCM | Fonte luminosa: | WLED [4S1P], SEM o motorista |
| Luminância: | ² de 200 cd/m (tipo.) | Ângulo de visão: | 80/80/80/80 (tipo.) (CR≥10) esquerdo/direito/acima/para baixo |
| fonte de alimentação: | 10.0/-5.1V (tipo.) (VDD/GVSS) | Ambiente: | Temperatura de funcionamento: -20 ~ °C 60; Temperatura de armazenamento: -20 ~ °C 70 |
| Realçar: | Painel industrial de CCFL LVDS LCD,Exposição afiada de QVGA TFT LCD |
||
LS026 série LS026B8PX04 LS026B8PX02
| Informação básica: | Tipo | Modelo | Tipo | Alias modelo |
|---|---|---|---|---|
| AFIADO | LS026B8PX02 | CG-silicone, LCM | - | |
| Confiança: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência da vibração |
| -20 ~ °C 60 | -20 ~ °C 70 | - |
| Taxa de quadros: | 60Hz |
|---|---|
| Varredura reversa: | Sim (U/D, L/R) |
| Detalhe de D-IC: | IR3M77 incorporado |
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 200 cd/m (tipo.) | ASV, normalmente preto, Transflective | 260:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 80/80/80/80 (tipo.) (CR≥10) | Simetria | 13/18 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 7351K | 262K | X: 0,300; Y: 0,320 | |
| Desempenho: | tipo 3D | Visibilidade exterior | Reflectância |
| - | Luz solar legível | 1.0/2.0% (mínimo/tipo.) |
| Tamanho do painel: | 2,6 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 240 (RGB) ×400, WQVGA | Listra vertical do RGB | 0.047×0.141 milímetro | 0.141×0.141 milímetro [180PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 33.84×56.4 milímetro | - | 40.8×68.1 milímetro | 2.3±0.1 milímetro | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 3:5 (W: H) | Tipo do retrato | ||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 12.0g | - | ||
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 0.52/0.04mA (tipo.) (IDD/GISS) | 10.0/-5.1V (tipo.) (VDD/GVSS) | - | ||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | FPC | RGB paralelo (1 ch, bocado 4) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| PCes 1 | 0,3 milímetros | 35 pinos | ||||
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda | 1 corda | 4S1P | - | - | |
| WLED elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 20/35mA (tipo. /Max.) | TBD | 123mW (máximo) | ||||
| Características da relação: | Posição | Tipo | Motorista de WLED | |||
| - | Incluído na relação de sinal do painel | Não | ||||
| Caixa do pacote: | Uma quantidade | Peso | Tamanho da caixa |
|---|---|---|---|
| 400 PCes/caixa | 11,0 quilogramas | 360×525×225 milímetro (L×W×H) |
LS026B8PX02 apoia a exposição 240 (RGB) ×400 (WQVGA) com prolongamento do 3:5 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 33,84 (W)×56.4 (H) milímetro, tamanho do esboço de 40,8 (W)×68.1 (H)×2.4 (D) milímetro, peso líquido de 12.0g. Como um ASV, normalmente preto, produto de Transflective LCM, lata LS026B8PX02 fornece a relação transimissive do contraste do 260:1 do brilho da exposição do ² de 200 cd/m, o 80/80/80/80 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista na simetria, e o tempo de resposta de 13/18 (tipo.) (Tr/Td) Senhora, assim apresentando uma paleta das cores 262K. Este produto adotou 4S1P WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda, motorista externo do luminoso é precisado adicionalmente. LS026B8PX02 utiliza RGB paralelo (1 ch, bocado 4) como ele é o sistema de entrada do sinal, que conectou por 35 pinos FPC com a tensão de fonte de alimentação de 10.0/-5.1V (o tipo.)
Pessoa de Contato: ShirleySi
Telefone: +8613352991648

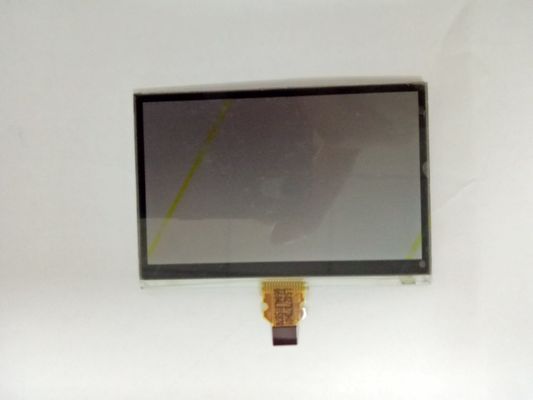

![2,6" 240 (RGB) ×400 [WQVGA] 180PPI exposição afiada LS026B8PX02 de TFT LCD do ² de 200 cd/m](http://portuguese.tftlcd-panel.com/photo/pl33334465-2_6_240_rgb_400_wqvga_180ppi_200_cd_m_sharp_tft_lcd_display_ls026b8px02.jpg)

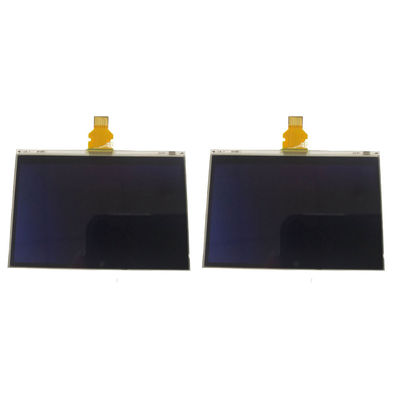

![2,6" 240 (RGB) ×400 [WQVGA] 180PPI exposição afiada LS026B8PX02 de TFT LCD do ² de 200 cd/m](http://portuguese.tftlcd-panel.com/photo/pm33334465-2_6_240_rgb_400_wqvga_180ppi_200_cd_m_sharp_tft_lcd_display_ls026b8px02.jpg)
